CAE_Codierungsverfahren_02

Bloecke_015_Ausrichten3Pkt_BlocknameMitWertenXundY_1474-1479_NUM

Koordinatendatei Bloecke_015_Ausrichten3Pkt_BlocknameMitWertenXundY_1474-1479_ALPHA.txt

Koordinatendatei Bloecke_015_Ausrichten3Pkt_BlocknameMitWertenXundY_1474-1479_NUM.txt

In der Codierungsliste "DEMO_18" sind zu den Objektcodierungen zusätzliche Informationen hinterlegt.
Hinweis: mit dem Programm OCO (Objektcodierungen) werden die hier beschriebenen, zusätzlichen Optionen nicht mehr unterstützt.

IMP (Im- und Export von Codierungslisten von/nach Excel)
Exceltabelle: "Formatbeschreibungen, Konventionen"
Tabellenblatt "JB$$codes"
Schlüsselwörter in Spaltenkopf "R24"

In der Codierungsliste gibt es jetzt die Option, aus den gemessenen X- und Y-Werten eine neue Blockdefinition zu erzeugen. Der neue Blockname enthält dann die Abmessungen, z.B. "BKMKAS01_95x105". Dabei wird eine in der Codierungsliste festgelegte Blockdefinition als Muster verwendet, Voraussetzung: es ist eine Polylinie als Rechteck enthalten oder das Rechteck wird über 4 Linien dargestellt.

Bei der Verarbeitung der Abmessungen wird in 5-cm-Schritten gearbeitet, z.B. BKMKAS01_105x100, BKMKAS01_105x105, BKMKAS01_110x95,...

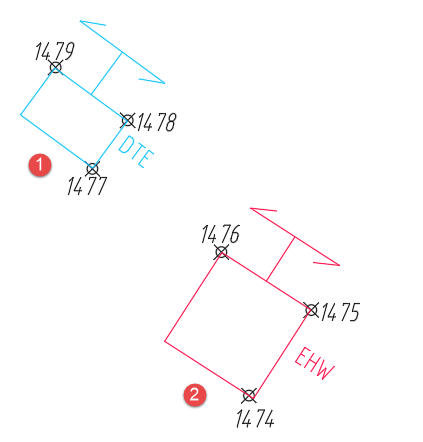

1474-1476 (1): Kasten in Codegruppe. Weil die Abmessungen keiner Blockdefinition in der Codegruppe entsprechen wird der Block mit den Abmessungen neu definiert.

Objektcodierung: 85

R24_INT-Ar3Pkt_ReText = 4

R25_STR_FehlerBlock = ErrorBlock;BEWKAS01 (der Blockname hinter dem Semikolon wird als Musterblock für die Neudefinition verwendet)

Neuer Blockname =  BEWKAS01_100x100

1477 - 1479 (2): Kasten als Blocksymbol, bei die Abmessungen nicht zu der definierten Größe passen.

Objektcodierung: 553

R24_INT-Ar3Pkt_ReText = 4

C3_STR-Blockname = BKMKAS01 (der Blockname wird als Musterblock für die Neudefinition verwendet)

Neuer Blockname =  BEWKAS01_85x55

NUM: zu beachten, Liniencodierung allgemein

Es werden entweder Linien oder Polylinien als Linienart codiert, keine Bögen

ALPHA: zu beachten, Liniencodierung allgemein

Zum Ausrichten über 3 Punkte ist es ausreichend, die Codierung "D" in REM2, Gruppe 1  zu codieren
(die klassische (Polylinien)-Liniencodierung "AL-EL" oder "AP-EP" funktioniert auch, ist aber umständlich).

Übersicht Beispiele
