Bloecke_014: Ausrichten über 2 Punkte Attribute nicht gedreht
Bloecke_014_Ausrichten3Pkt_PolylinieTextSymbol_1392-1403_NUM
Koordinatendatei Bloecke_014_Ausrichten2Pkt_AttOhneDrehung_1404-1473_ALPHA.txt
Koordinatendatei Bloecke_014_Ausrichten2Pkt_AttOhneDrehung_1404-1473_NUM.txt
In der Codierungsliste "DEMO_18" sind zu den Objektcodierungen zusätzliche Informationen hinterlegt.
Hinweis: mit dem Programm OCO (Objektcodierungen) werden die hier beschriebenen, zusätzlichen Optionen nicht mehr unterstützt.
IMP (Im- und Export von Codierungslisten von/nach Excel)
Exceltabelle: "Formatbeschreibungen, Konventionen"
Tabellenblatt "JB$$codes"
Schlüsselwörter in Spaltenkopf "R6"
Objektcodierung 260: Der Wert in der Spalte R6_INT-Ar2Pkt_BasisPkt1_200g wird auf 2 gesetzt.

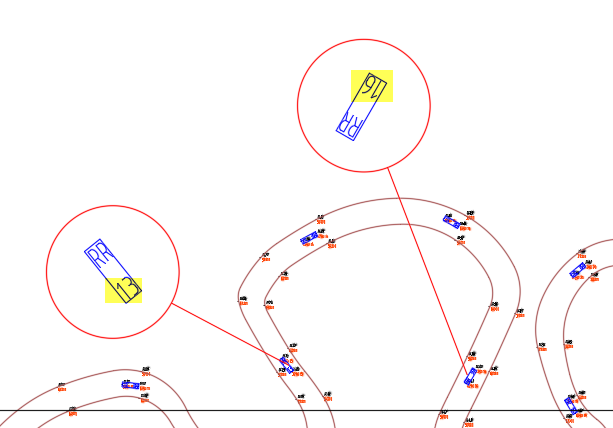

Ziel ist es, bei der Objektcodierung 260 (Radrouten-Symbole) über 2 Punkte auszurichten.
Die Attribute ("13" und "16") sollen in der Ausrichtung unverändert bleiben, so dass Sie in der Ausrichtung dem Block "folgen". Andernfalls wären die Attribute in der Ausrichtung so gedreht worden, dass diese "auf die Füße fallen".
Es wurde in der Koordinatendatei eine einfache Profilcodierung verwendet um einen mäanderförmigen Weg darzustellen, die Radrouten-Symbole sind dann jeweils über 2 Punkte ausgerichtet worden.
|
Pkt-Nr |
Rechts |
Hoch |
Hoehe |
REM1-ALPHA |
REM2-ALPHA |
REM1-NUM |
REM2-NUM |
|
1404 |
884.878 |
945.458 |
0.000 |
1 |
1A |
17001 |
|
|
1405 |
883.654 |
946.488 |
0.000 |
1 |
1A |
17001 |
|
|
1406 |
888.472 |
948.152 |
0.000 |
0 |
3 |
30000 |
|
|
1407 |
887.827 |
949.616 |
0.000 |
0 |
3 |
30000 |
|
|
1408 |
892.811 |
948.954 |
0.000 |
0 |
3 |
30000 |
|
|
1409 |
892.891 |
950.552 |
0.000 |
0 |
3 |
30000 |
|
|
1410 |
891.749 |
949.782 |
0.000 |
260 |
D-CO-11 |
3260 |
11 |
|
1411 |
892.744 |
949.682 |
0.000 |
260 |
D-CO-11 |
3260 |
11 |
|
1412 |
897.281 |
944.766 |
0.000 |
0 |
3 |
30000 |
|
|
1413 |
898.871 |
944.949 |
0.000 |
0 |
3 |
30000 |
|
|
1414 |
900.338 |
943.760 |
0.000 |
260 |
D-CO-12 |
4260 |
12 |
|
1415 |
901.309 |
943.523 |
0.000 |
260 |
D-CO-12 |
4260 |
12 |
|
1416 |
901.484 |
942.898 |
0.000 |
0 |
3 |
30000 |
|
|
1417 |
900.555 |
944.201 |
0.000 |
0 |
3 |
30000 |
|
|
1418 |
903.849 |
949.052 |
0.000 |
0 |
3 |
30000 |
|
|
1419 |
902.257 |
948.893 |
0.000 |
0 |
3 |
30000 |
|
|
1420 |
901.954 |
950.549 |
0.000 |
260 |
D-CO-13 |
3260 |
13 |
|
1421 |
901.326 |
951.328 |
0.000 |
260 |
D-CO-13 |
3260 |
13 |
|
1422 |
901.763 |
951.962 |
0.000 |
0 |
3 |
30000 |
|
|
1423 |
901.100 |
950.506 |
0.000 |
0 |
3 |
30000 |
|
|
1424 |
900.350 |
954.566 |
0.000 |
0 |
3 |
30000 |
|
|
1425 |
898.768 |
954.805 |
0.000 |
0 |
3 |
30000 |
|
|
1426 |
901.233 |
956.300 |
0.000 |
0 |
3 |
30000 |
|
|
1427 |
900.109 |
957.439 |
0.000 |
0 |
3 |
30000 |
|
|
1428 |
902.576 |
958.374 |
0.000 |
260 |
D-CO-14 |
4260 |
14 |
|
1429 |
903.453 |
958.854 |
0.000 |
260 |
D-CO-14 |
4260 |
14 |
|
1430 |
904.095 |
958.259 |
0.000 |
0 |
3 |
30000 |
|
|
1431 |
903.439 |
959.719 |
0.000 |
0 |
3 |
30000 |
|
|
1432 |
911.857 |
958.466 |
0.000 |
0 |
3 |
30000 |
|
|
1433 |
912.434 |
959.959 |
0.000 |
0 |
3 |
30000 |
|
|
1434 |
911.156 |
959.804 |
0.000 |
260 |
D-CO-15 |
3260 |
15 |
|
1435 |
912.033 |
959.322 |
0.000 |
260 |
D-CO-15 |
3260 |
15 |
|
1436 |
913.900 |
954.468 |
0.000 |
0 |
3 |
30000 |
|
|
1437 |
915.448 |
954.062 |
0.000 |
0 |
3 |
30000 |
|
|
1438 |
912.544 |
951.472 |
0.000 |
0 |
3 |
30000 |
|
|
1439 |
913.870 |
950.577 |
0.000 |
0 |
3 |
30000 |
|
|
1440 |
912.980 |
950.695 |
0.000 |
260 |
D-CO-16 |
4260 |
16 |
|
1441 |
912.480 |
949.829 |
0.000 |
260 |
D-CO-16 |
4260 |
16 |
|
1442 |
910.845 |
947.969 |
0.000 |
0 |
3 |
30000 |
|
|
1443 |
912.370 |
947.482 |
0.000 |
0 |
3 |
30000 |
|
|
1444 |
909.952 |
944.489 |
0.000 |
0 |
3 |
30000 |
|
|
1445 |
911.523 |
944.182 |
0.000 |
0 |
3 |
30000 |
|
|
1446 |
909.614 |
941.667 |
0.000 |
0 |
3 |
30000 |
|
|
1447 |
911.212 |
941.593 |
0.000 |
0 |
3 |
30000 |
|
|
1448 |
910.390 |
941.132 |
0.000 |
260 |
D-CO-17 |
3260 |
17 |
|
1449 |
910.614 |
940.158 |
0.000 |
260 |
D-CO-17 |
3260 |
17 |
|
1450 |
913.373 |
937.071 |
0.000 |
0 |
3 |
30000 |
|
|
1451 |
913.618 |
938.652 |
0.000 |
0 |
3 |
30000 |
|
|
1452 |
918.327 |
939.202 |
0.000 |
260 |
D-CO-18 |
4260 |
18 |
|
1453 |
919.035 |
939.909 |
0.000 |
260 |
D-CO-18 |
4260 |
18 |
|
1454 |
920.109 |
940.042 |
0.000 |
0 |
3 |
30000 |
|
|
1455 |
918.776 |
940.928 |
0.000 |
0 |
3 |
30000 |
|
|
1456 |
921.336 |
943.106 |
0.000 |
0 |
3 |
30000 |
|
|
1457 |
919.760 |
943.385 |
0.000 |
0 |
3 |
30000 |
|
|
1458 |
921.242 |
946.443 |
0.000 |
0 |
3 |
30000 |
|
|
1459 |
919.685 |
946.076 |
0.000 |
0 |
3 |
30000 |
|
|
1460 |
919.171 |
949.134 |
0.000 |
0 |
3 |
30000 |
|
|
1461 |
918.417 |
947.722 |
0.000 |
0 |
3 |
30000 |
|
|
1462 |
919.048 |
948.051 |
0.000 |
260 |
D-CO-19 |
3260 |
19 |
|
1463 |
918.529 |
948.905 |
0.000 |
260 |
D-CO-19 |
3260 |
19 |
|
1464 |
916.783 |
952.022 |
0.000 |
0 |
2 |
20000 |
|
|
1465 |
918.374 |
952.193 |
0.000 |
0 |
2 |
20000 |
|
|
1466 |
918.820 |
956.356 |
0.000 |
260 |
D-CO-20 |
4260 |
20 |
|
1467 |
919.586 |
956.999 |
0.000 |
260 |
D-CO-20 |
4260 |
20 |
|
1468 |
919.157 |
957.651 |
0.000 |
0 |
2 |
20000 |
|
|
1469 |
919.923 |
956.246 |
0.000 |
0 |
2 |
20000 |
|
|
1470 |
926.036 |
956.907 |
0.000 |
0 |
2 |
20000 |
|
|
1471 |
924.987 |
955.699 |
0.000 |
0 |
2 |
20000 |
|
|
1472 |
928.104 |
952.977 |
0.000 |
0 |
4 |
40000 |
|
|
1473 |
926.514 |
952.794 |
0.000 |
0 |
4 |
40000 |
|
