FSTFK: Flächenarten-Konfigurationen


allgemein:


Zu den Daten der Flächenarten-Konfiguration gehören:

  • Layerzuordnung und -eigenschaften zu den folgenden Flächenstempelblockelementen:

    • Umringspolylinien (mindestens eine geschlossen Polylinie, optional können pro Block mehrere existieren)
      • Eine Flächenfüllung (SOLID-Schraffur), mit der die Fläche aller Umringspolylinien dargestellt wird, abzüglich der Abzugsflächen.
      • Eine Flächenschraffur, welche optional dargestellt werden kann. Diese liegt in der Zeichnungsreihenfolge über der Flächenfüllung.

    • Abzugspolylinien (geschlossene Polylinien, deren Flächen innerhalb einer Umringspolylinie liegen muss {z.B. Pfeiler oder Stützen in einem Raum})
      • Eine Abzugs-Flächenfüllung (SOLID-Schraffur), mit der die Fläche aller Abzugspolylinien dargestellt wird.
      • Eine Abzugs-Flächenschraffur, welche optional dargestellt werden kann. Diese liegt in der Zeichnungsreihenfolge über der Abzugs-Flächenfüllung.

    • Einfügelayer der finalen Blockreferenz.

  • Ein Flächenfaktor wirkt sich auf Attribute mit Flächenangaben aus, welche die Datenart Daten aus Polyliniengeometrie, und bei der Unterauswahl, den Eintrag 04_Flaeche_Gesamt_Faktor, 05_Flaeche_Gesamt-Abzug_Faktor oder 06_Flaeche_Abzug_Faktor zugewiesen haben.  Es werden z.B. die Flächen jeweils nur mit 85% angeschrieben werden wenn der Faktor 0,85 beträgt.

  • Layer- und Textfilter für das automatische Zuordnen von Flächenarten-Konfigurationen während des Mehrfach-Einfügen von Flächenstempeln.


Alle Daten einer Flächenarten-Konfiguration werden mit weiteren Flächenarten-Konfigurationen in einem Flächenarten-Thema zusammengefasst.


FSTFK_01.mp4

Flächenarten-Konfigurationen zusammengefasst in Themen, Eigenschaften von Flächenstempel-Elementen, z.B. Umrings- und Abzugspolylinien.

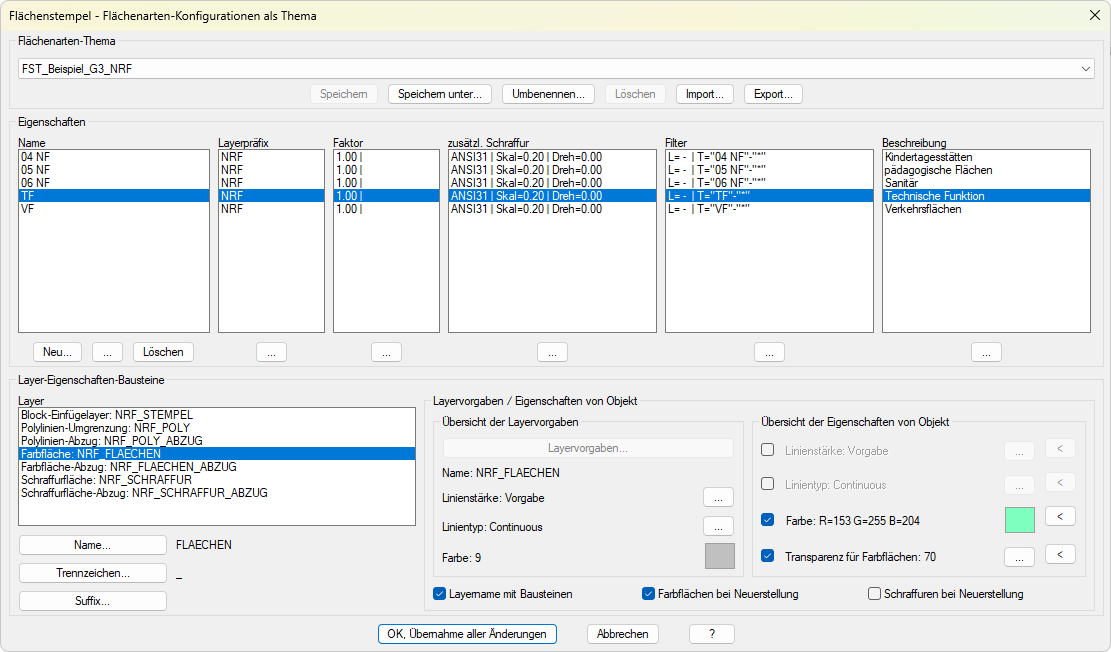

Bereich "Flächenarten-Thema"

Dropdown-Liste:

Beim Erststart des Programms steht das Flächenarten-Thema "<unbenannt>" zur Verfügung. Diese soll als Muster für weitere, eigene Flächenarten-Themen dienen. Wenn bereits mehrere Flächenarten-Themen enthalten sind wird das Gewünschte ausgewählt.

In jeden Flächenarten-Thema können beliebig viele Flächenarten-Konfigurationen gespeichert werden.



Anmerkung: wenn Einstellungen zu einem ausgewählten Thema geändert werden, dann wird der Name mit Sternchen eingefasst (z.B. BGF => ***BGF***")
Wenn dann eine andere Konfiguration ausgewählt wird erfolgt eine Abfrage, ob die bis dahin aktuelle Konfiguration gespeichert werden soll:


Speichern

Es werden alle Daten des aktuellen Themas gespeichert.

Speichern unter...

Alle Einstellungen innerhalb dieses Dialogfensters werden unter einem einzugebenden Flächenarten-Thema-Namen gespeichert.
Anmerkung: wenn die Einstellungen zu dem bisherigen, ausgewählten Thema geändert wurde, dann erscheint die Abfrage, ob das Thema unter dem bisherigen Namen gespeichert werden soll.

Umbenennen...

Der aktuelle Thema-Name kann per Eingabe geändert werden.

Löschen...

Das aktuelle Thema mit allen beinhalteten Flächenarten-Konfigurationen wird gelöscht.
Anmerkung: wenn nur noch ein Flächenarten-Thema vorhanden ist kann dieses nicht gelöscht werden.


FSTFKX-Import-Export-Datei:

Die FSTFKX-Dateien sind Textdateien, in denen LISP-Listen mit den Listeninhalten gespeichert sind. Diese Dateien sollten nur von LISP-kundigen Usern manuell bearbeitet werden.

In den ersten 5 Zeilen ist der folgende Header-Bereich festgelegt:


Es wird die Dateiextension "*.lsp" verwendet.

Pro FSTFKX-Datei ist ein Flächenarten-Thema mit beliebig vielen Flächenarten-Konfigurationen enthalten.


Anmerkung: das FSTFKX-Format ist ab dem 21.03.2023 verfügbar. Bisher wurden die Flächenarten-Konfigurationen jeweils in einer FSTFK-Datei gespeichert.

Import:

Es wird eine vorhandene FSTFKX-Datei ausgewählt, das enthaltene Flächenarten-Thema wird importiert. Wenn der zu importierende Themen-Name bereits vorhanden ist wird gefragt, ob das Thema überschrieben werden soll.

Optional: es kann auch eine veraltete FSTFK-Datei ausgewählt werden. Diese beinhaltet eine Flächenartenkonfiguration, diese wird in das aktuelle Thema eingefügt.

Anmerkung: in dem Verzeichnis .../FlaechenStempel_Tool/Im-ExportDateien/FSTFKX/ ist u.a die Datei FSTFKX_CADFM_01.lsp als Beispiel für ein Flächenarten-Thema mit einer Flächenarten-Konfiguration vorhanden. Mit dessen Hilfe können die späteren Flächenstempel zur Weiterverarbeitung in CAFM-Datenbanken verwendet werden.

Export:

Es wird eine neue oder vorhandene FSTFKX-Datei ausgewählt. Das aktuelle Thema mit allen enthaltenen Flächenarten-Konfigurationen wird in die gewählte Datei exportiert, wenn die Datei bereits existiert wird der Inhalt komplett überschrieben.

Bereich "Eigenschaften"

In diesem Bereich wird eine Eigenschaften-Tabelle mit Hilfe von Listenfeldern dargestellt, es kann immer nur eine Zeile ausgewählt werden. Bei einem Doppelklick mit der Maus auf einen Eintrag wird eine spalten-spezifische Aktion zum ändern des Eintrags gestartet.

Pro Zeile wird eine Flächenarten-Konfiguration abgebildet.

Name:

Hier wird der Name der Flächen-Konfiguration eingegeben oder geändert, dieser ist eindeutig zu wählen.

Neu...:

Es wird eine neue Flächenarten-Konfiguration erstellt, die Einstellungen der neuen Konfiguration werden aus der aktuell selektierten Konfiguration als Kopie übernommen. So können im Nachgang einfach die Einstellungen angepasst werden.

...:

Der Name der selektierten Flächenarten-Konfiguration kann geändert werden.

Löschen:

Die selektierte Flächenarten-Konfiguration wird aus dem aktuellen Flächenarten-Thema entfernt.

Layerpräfix:

Wenn die Layernamen der Flächenstempel-Objekte aus Text-Bausteinen zusammengefügt werden wird aus der Spalte "Layerpräfix" der globale Präfix für alle Layernamen verwendet (siehe auch Beispielbeschreibung für die Verwendung der Text-Bausteine)

...:

Der Layerpräfix der selektierten Flächenarten-Konfiguration kann geändert werden.

Faktor:

Ein Flächenfaktor wirkt sich auf Attribute mit Flächenangaben aus, welche die Datenart Daten aus Polyliniengeometrie, und bei der Unterauswahl, den Eintrag 04_Flaeche_Gesamt_Faktor, 05_Flaeche_Gesamt-Abzug_Faktor oder 06_Flaeche_Abzug_Faktor zugewiesen haben.


...:

Zusätzlich zum Faktor kann ein Suffix festgelegt werden, welcher an die entsprechenden Attribute hinten angehängt wird (z.B. "12.34m² (50%)")

zusätzl. Schraffur:

Optional kann zusätzlich zur Flächenfüllung (SOLID-Schraffur) noch eine Schraffur dargestellt werden, die in der Zeichnungsreihenfolge über der Flächenfüllung liegt.


...:

Der Schraffurmustername wird aus einer Liste bezogen, die Skalierung per Eingabe und der Winkel über 2 Punkte aus der Zeichnung (Orthogonalmodus F8 aktivieren, wenn gerade Winkel festgelegt werden sollen)

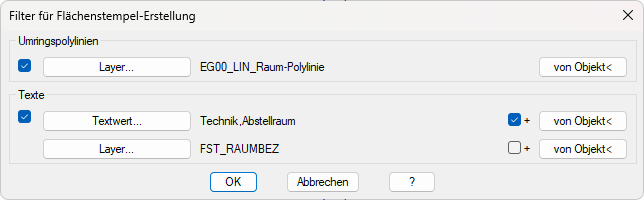

Filter:

Layer- und Textfilter für das automatische Zuordnen von Flächenarten-Konfigurationen während des Mehrfach-Einfügen von Flächenstempeln.

...:

Umringspolylinien...:

Es wird ein Layernamefilter festgelegt, damit die aktuelle Flächenarten-Konfiguration beim Mehrfach-Einfügen von Flächenstempeln verwendet wird, wenn die erkannte Umringspolylinie dem Layernamefilter entspricht.

Texte...:

Es wird ein Textname- und Textlayerfilter festgelegt, damit die aktuelle Flächenarten-Konfiguration beim Mehrfach-Einfügen von Flächenstempeln verwendet wird, wenn die erkannte Texte dem Textname- und Textlayerfilter entsprechen.


Anmerkung: es können bei allen Filterangaben Jokerzeichen verwendet werden.

Beschreibung:


...:

Ein beschreibender Text zur selektierten Flächenarten-Konfiguration kann geändert werden.

Bereich "Layer-Eigenschaften-Bausteine"

Pro Flächenarten-Konfiguration werden für die Flächenstempelblockelemente die Layereigenschaften und Objekteigenschaften festgelegt.


Wenn Text-Bausteine verwendet werden setzt sich ein Layername wie folgt zusammen:


[Layerpräfix]+[Trennzeichen]+[Name]+[Trennzeichen]+[Suffix] => z.B. V_BGF_FLAECHEN_ABZUG

Sollte kein Suffix festgelegt sein wird das letzte Trennzeichen nicht verwendet.

Layerliste:

In der Liste werden die Blockelemente der aktuellen Flächenarten-Konfiguration aufgeführt, der aktuell einstellte Layername wird angeschrieben. Es wird das Blockelement ausgewählt, dessen Layer- oder Objekteigenschaften geändert werden sollen.

Name        , Trennzeichen, Suffix...:

Ist aktiv  bei der Verwendung von Text-Bausteinen und wird somit Bestandteil des Layers.

Bereich "Layervorgaben / Eigenschaften von Objekt"

Layervorgaben ändern

Ist aktiv wenn keine Text-Bausteine verwendet werden. Es können die Layervorgaben Name, Linienstärke, Linientyp und Farbe pro Layer eingestellt werden. Wenn bei der späteren Erstellung der Flächenstempel-Blöcke ein Layer noch nicht existiert wird er mit den Vorgabeeinstellungen neu erstellt. Es öffnet sich  das Dialogfenster "Layervorgaben".

Linienstärke, Linientyp, Farbe

Ist aktiv  bei der Verwendung von Text-Bausteinen. Es können die Layereigenschaften für den durch Text-Bausteine erstellten Layer geändert werden.


Eigenschaften von Objekt

Wenn die Eigenschaften aktiviert sind werden die Eigenschaften direkt auf das ausgewählte Blockelement angewandt, andernfalls werden die Eigenschaften vonLayer verwendet.

Besonderheit: Transparenz: diese Eigenschaft steht nur den Fabflächen (SOLID-Schraffur) zur Verfügung.

Layername mit Bausteinen

EIN: die Layernamen der Blockelemente werden aus Layer-Bausteinen zusammengesetzt.

Farbflächen / Schraffuren bei Neuerstellung

EIN: bei der Neuerstellung von Flächenstempelblöcken werden die Farbflächen / Schraffuren per Vorgabe eingeschaltet, andernfalls aus. Diese Einstellung kann für bereits erzeugte Flächenstempelblöcke mit der Funktion FSTAE: Ändern vorh. Flächenstempel wieder geändert werden.




Es werden alle Änderungen verworfen (nur exportierte Listen in FSTAKX-Dateien bleiben erhalten)
