FSTEM: Mehrfach-Einfügen von Flächenstempeln

allgemein:

Um Flächenstempelblöcke mehrfach einzufügen werden geschlossene Polylinien für Umrings- und Abzugsflächen aus der Zeichnung ausgewählt Die Textwerte für die Attribute, entsprechend der verwendeten Attribut-Konfiguration, werden aus vorhandenen Texten in der Zeichnung bezogen.

Hinweis: die Attribute werden entsprechend des aktuellen BKS / WKS ausgerichtet. Um die Drehung der Attribute nachträglich zu ändern kann die Funktion FSTD (Attribute drehen) verwendet werden.

	FSTEM_01.mp4
	Mehrfaches Einfügen von Flächenstempelblöcken, Auswahl von Umrings- und Abzugspolylinien, die Attributwerte werden aus Texten übernommen, Grundprinzip.

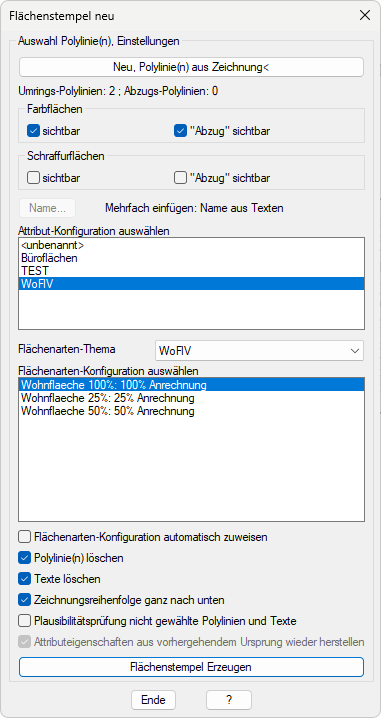

Bereich "Auswahl Polylinien(n), Einstellungen"

Neue Polylinie(n) aus Zeichnung<:

Picken Sie ein oder mehrere Umrings- und Abzugspolylinien, auch Regionen sind erlaubt. Nach der Auswahl wird die jeweilige Anzahl unter dem Button angeschrieben. Die Auswahl erfolgt mit Hilfe des Dialogfensters Polylinien auswählen, so können Layerfilter die Auswahl vereinfachen. Wenn Regionen in der Auswahl enthalten sind, dann muss einer Konvertierung in Polylinien zugestimmt werden.

Anmerkung: die Farb- und Schraffurfläche innerhalb des Flächenstempelblocks kann jeweils aus einer oder mehrerer Konturen bestehen.

Farbflächen ("Abzug") sichtbar:

Die gesamte Fläche des Flächenstempelblocks wird mit einer SOLID-Schraffur als Farbfläche hinterlegt.

EIN: die Farbfläche erhält die Eigenschaft sichtbar

AUS: die Farbfläche erhält die Eigenschaft unsichtbar (ist aber trotzdem vorhanden, innerhalb des Flächenstempelblocks)

Schraffurflächen ("Abzug") sichtbar:

Die gesamte Fläche des Flächenstempelblocks wird mit einer Schraffurfläche (über der SOLID-Schraffur) ausgefüllt.

EIN: die Schraffurfläche erhält die Eigenschaft sichtbar

AUS: die Schraffurfläche erhält die Eigenschaft unsichtbar (ist aber trotzdem vorhanden, innerhalb des Flächenstempelblocks)

Anmerkung: beim einzelnen Einfügen von Flächenstempeln ist diese Option "Abzug" nicht relevant, erst, wenn später mit der Funktion FSTAE - Ändern vorh. Flächenstempel Abzugsflächen hinzugefügt werden.

Name:

Der Button ist deaktiviert, weil der Name pro Umringspolylinie aus einem innerhalb liegenden Text bezogen wird.

Attribut-Konfiguration auswählen:

Wählen Sie eine Attribut-Konfiguration aus. Es werden dann genau die Attribute im zu erstellen Flächenstempelblock angezeigt, die in der Konfiguration definiert sind. Eine Attributkonfiguration kann in der Nachbearbeitung mit der Funktion FSTAE - Ändern vorh. Flächenstempel NICHT geändert werden.

Flächenarten-Thema und -Konfiguration auswählen:

Wählen Sie ein Flächenarten-Thema, und daraus eine Flächenarten-Konfiguration aus. Die Polylinien und Schraffurflächen des zu erstellen Flächenstempelblocks werden dann auf den Layern entsprechend der Konfigurationseinstellungen erstellt. Eine Flächenarten-Konfiguration kann in der Nachbearbeitung mit der Funktion FSTAE - Ändern vorh. Flächenstempel geändert werden.

Flächenarten-Konfiguration automatisch zuweisen:

Es werden anhand von Layerfiltern für Umringspolylinien oder Textwertfiltern die Flächenarten-Konfiguration automatisch zugewiesen. Die Filter werden in der Flächenarten-Konfiguration zugewiesen.

Wenn für Flächen keine gültiger Filter vorhanden sind oder der/die Filter nicht auf die Eigenschaften der Fläche zutrifft wird das abschließend als Hinweis gemeldet und es wird die Flächenart zugewiesen, welche in der Flächenarten-Konfigurationsliste selektiert ist:

Polylinie(n) löschen:

EIN: die ausgewählten Polylinien werden nach Erstellung der Flächenstempelblöcke gelöscht.

AUS: die ausgewählten Polylinien werden nach Erstellung der Flächenstempelblöcke beibehalten.

Texte löschen:

Die gefundenen Texte innerhalb der Umgrenzungspolylinien werden nach Erstellung der Flächenstempelblöcke gelöscht.

Flächenstempel erzeugen:

Es wird nach gültigen Texten innerhalb der Umringspolylinien gesucht. Danach werden die Flächenstempelblöcke erstellt, innenliegende Abzugspolylinien werden bei diesem Vorgang berücksichtigt, die Textwerte werden an die Attribute übertragen.

Anmerkung: wenn in einer oder mehrerer Umringspolylinie(n) kein gültiger Text für den Flächenstempelblocknamen gefunden wird, dann bricht das Programm mit entsprechender Meldung ab und die betroffenen Umringspolylinien werden selektiert, also mit Griffen selektiert.

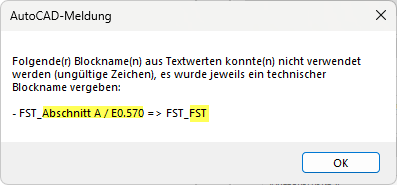

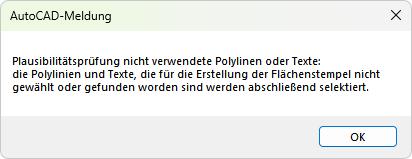

Das Programm wird beendet.
