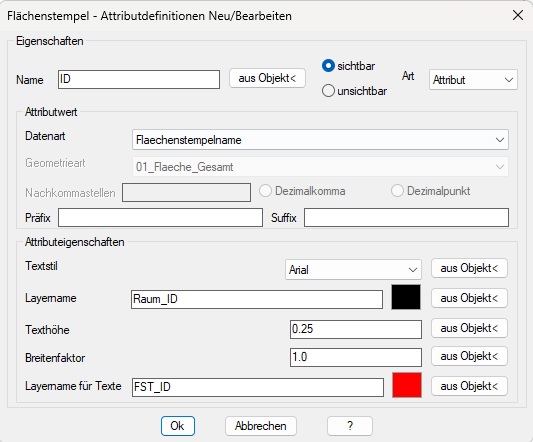

Attributdefinitionen Neu/Bearbeiten

FSTAK_01-AttDefAendern.mp4

Attributdefinitionen, Eigenschaften ändern



Bereich "Eigenschaften"

Name:

Der Attributname muss in der gesamten Attribut-Konfiguration einmalig sein.

sichtbar/unsichtbar:

Das Attribut kann in der Sichbarkeitseigenschaft sichtbar oder unsichtbar geschaltet werden. Anmerkung: auch ein unsichtbares Attribut ist im Flächenstempelblock vorhanden und enthält die entsprechenden Daten.

Art:

Das spätere Attribut kann durch eine Text in der Blockdefinition oder durch ein Attribut dargestellt werden.

Üblich sind sicherlich die Verwendung von Attributen, User können dann später auch über das Eigenschaften-Fenster von AutoCAD/BricsCAD Werte ändern.

Wenn Texte gewählt werden müsste der User über den Block-Editor in den Flächenstempelblock reingehen, um die Textwerte zu ändern.

Bereich "Attributwert"

Datenart:

Es stehen verschieden Datenarten pro Attribut zur Verfügung. Anhand der Datenart werden auch weitere Vorgaben für das Attribut bestimmt.


  • Flaechenstempelname: darf pro Attribut-Konfiguration nur einmal verwendet werden. Das entsprechende Attribut trägt dann zur Namensgebung für den Flächenstempelblock bei.
  • Daten aus Polyliniengeometrie: Das kann z.B. die Fläche oder Umfang sein. Zudem stehen Optionen für Nachkommastellen, Dezimaltrennzeichen zur Verfügung.
  • Werte aus Liste: die späteren Attributwerte werden aus definierten Textlisten bezogen.
  • Höhe für Volumenberechnung als Dezimalzahl: darf pro Attribut-Konfiguration nur einmal verwendet werden, notwendig, wenn in einem weiteren Attribut die Geometrieart für ein zu berechnendes Volumen ausgewählt wird.
  • Freier Wert als Ganzzahl: z.B. Stückzahlen.
  • Freier Wert als Dezimalzahl: z.B. Preisangaben.
  • Freier Wert als Zeichenfolge: z.B. Bemerkungen.

Daten aus Polyliniengeometrie, Unterauswahl:

Ist nur aktiv, wenn die Datenart "Daten aus Polyliniengeometrie" ausgewählt worden ist.


  • 01_Flaeche_Gesamt: Flaeche aus allen Flächen.
  • 02_Flaeche_Gesamt-Abzug: Flaeche aus allen Flächen abzgl. aller Abzugsflächen.
  • 03_Flaeche_Abzug: Flaeche aus allen Abzugsflächen.


Der Faktor kann in der zu verwendenden Flächenarten-Konfiguration festgelegt werden.

  • 04_Flaeche_Gesamt_Faktor: Flaeche aus allen Flächen * Faktor.
  • 05_Flaeche_Gesamt-Abzug_Faktor: Flaeche aus allen Flächen abzgl. aller Abzugsflächen * Faktor.
  • 06_Flaeche_Abzug_Faktor: Flaeche aus allen Abzugsflächen * Faktor.


  • 11_Umfang_Gesamt: Umfang aus allen Flächen.
  • 12_Umfang_Gesamt+Abzug: Umfang aus allen Flächenumfängen zzgl. aller Abzugsumfänge.
  • 13_Umfang_Abzug: Umfänge aus allen Abzugsflächen.


Nur zu verwenden, wenn auch bei einem Attribut die Datenart "Höhe für Volumenberechnung als Dezimalzahl" vergeben ist:

  • 21_Volumen_Gesamt: Volumen aus allen Flächen.
  • 22_Volumen_Gesamt-Abzug: Volumen aus allen Flächen abzgl. aller Abzugsflächen.
  • 23_Volumen_Abzug: Volumen aus allen Abzugsflächen.

Nachkommastellen, Dezimalkomma oder -punkt, Präfix Suffix:

Diese Steuerelemente sind nur aktiv, wenn es ausgewählte Datenart zulässt.

Bereich "Attributeigenschaften"

Textstil:

Es kann ein Textstil ausgewählt werden, der in der aktuellen Zeichnung vorhanden ist. Wenn der ausgewählte Textstil, bei Erstellung des Flächenstempels, in der dann aktuellen Zeichnung nicht vorhanden ist, wird er neu erstellt.

Es kann ein Objekte in der Zeichnung gepickt werden, damit der Textstil übernommen wird.

Layername und Layerfarbe:

Bestimmen Sie den Layer und die Layerfarbe (anpicken des Farb-Buttons) für das Attribut. Wenn der ausgewählte Layer, bei Erstellung des Flächenstempels, in der dann aktuellen Zeichnung nicht vorhanden ist, wird er neu erstellt.


Es kann ein Objekte in der Zeichnung gepickt werden, damit der Layername übernommen wird.

Texthöhe:

Die Texthöhe wird in Zeichnungseinheiten eingegeben.

Es kann ein Objekte in der Zeichnung gepickt werden, damit die Texthöhe übernommen wird.

Breitenfaktor:

Mit dem eingegebenen Faktor wird der Attributtext in der Breite gedehnt oder gestaucht.

Es kann ein Objekte in der Zeichnung gepickt werden, damit der Breitenfaktor übernommen wird.

Layername und Layerfarbe für Texte:

Bestimmen Sie den Layer und die Layerfarbe (anpicken des Farb-Buttons) für die Texte, aus denen in einem weiteren Arbeitsschritt die Attribute erstellt werden. Wenn der ausgewählte Layer, bei Erstellung des Flächenstempels, in der dann aktuellen Zeichnung nicht vorhanden ist, wird er neu erstellt.

Es kann ein Objekte in der Zeichnung gepickt werden, damit der Layername übernommen wird.

Eindeutige Layernamen!

Diese Layernamen sollten in jedem Fall eindeutig sein. Bei der späteren, automatischen Erstellung der Flächenstempel wird für das aktuelle Attribut nach Texten mit diesem Layer gesucht, damit der Textwert dem zu erstellenden Attribut übertragen werden kann.

Deutliche Farben!

Die Farbe der Texte sollte nicht schön, sondern deutlich sein. Wenn z.B. pro Fläche jeweils 6 Texte erstellt werden, dann ist es sehr hilfreich, wenn man schon "vom weiten" anhand der Farbe erkennt, für welches Attribut der Text verwendet werden soll.


Beispiel für Texte mit deutlichen Farben.



Alle Änderungen verwerfen
