Regionen in Polylinien konvertieren


allgemein:

In folgenden Funktionen sind Polylinien oder Regionen auszuwählen. Dabei werden die Regionen optional in Polylinien konvertiert, weil die weiterführenden Funktionen ausschließlich Polylinien benötigen.

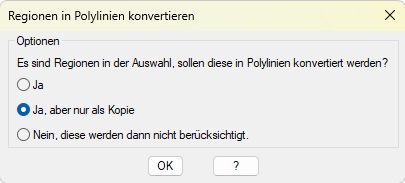

Grundsätzlich wird vor der Konvertierung gefragt, ob die Regionen in Polylinien konvertiert werden sollen. Wenn diese Frage verneint wird, dann erfolgt keine Konvertierung und keine weiterführende Funktion.


Wenn die Frage mit JA beantwortet wird, dann werden die Regionen in Polylinien konvertiert. Die neuen Polylinien werden grundsätzlich auf dem Layer der Region erzeugt. Wenn die Region allerdings Abzugsflächen beinhaltet, dann muss im folgenden Dialogfenster festgelegt werden, welcher Layer für die entstehenden Abuzugspolylinien verwendet werden soll.

Bereich "aktueller Layer Umgrenzungspolylinie"

Nachrichtlich wird der Layer, auf dem die Region liegt, angezeigt. Dieser wird grundsätzlich der Umgrenzungspolylinie zugewiesen.

Bereich "Layer für Abzugspolylinien"

In diesem Bereich wird der Layer für die Abzugspolylinien ausgewählt oder neu erstellt.

Layerfilter...

Es werden alle Layer aus der Zeichnung aufgelistet, die dem Filter entsprechen, der Filter kann geändert werden. Zusätzlich werden der Umgrenzungspolylinienlayer und, wenn in einem vorherigen Arbeitsgang bereits festgelegt, der  Abzugspolylinienlayer aufgelistet.

Die erste Listenauswahl wird der Umgrenzungspolylinienlayer ausgewählt oder der Abzugspolylinienlayer, wenn dieser bereits aus einem vorhergehenden Arbeitsgang festliegt.


Beispiel für effizientes Arbeiten mit diesem Dialogfenster:

    • Situation 1: der Abzugspolylinienlayer existiert noch nicht.
      • Es wird der Umgrenzungspolylinienlayer "ID_Raum" selektiert
      • Mit dem Optionshäkchen "neuer Layername" wird dieser Layername im Eingabefeld aktiviert.
      • Der Layername im Eingabefeld wird namentlich in den Abzugspolylinienlayer geändert: "ID_Raum_Aussen"
      • Mit OK wird der Layername bestätigt.

    • Situation 2: der Abzugspolylinienlayer existiert aus einem vorhergehende Arbeitsgang
      • Es wird der Abzugspolylinienlayer "ID_Raum_Aussen" selektiert.
      • Mit OK wird der Layername bestätigt.



Grundsätzlich kann aber jeder Layer aus der Liste für den Abzugspolylinienlayer ausgewählt werden, oder es kann ein freier Name eingegeben werden. Ein neuer Name muss den Konventionen für Layernamen entsprechen und darf noch nicht in der Zeichnung existieren.



Der festgelegte Abzugspolylinienlayer wird verwendet.


Es wird Konvertierung durchgeführt.
