FSTE: Einfügen einzelner Flächenstempel

allgemein:

Um Flächenstempelblöcke einzeln einzufügen muss lediglich eine geschlossene Polylinie aus der Zeichnung ausgewählt werden, die Textwerte für die Attribute, entsprechend der verwendeten Attribut-Konfiguration, werden mit Hilfe eines gesonderten Dialogfensters eingegeben bzw. festgelegt.

Abzugsflächen können dem Flächenstempelblock erst später mit der Funktion FSTAE - Ändern vorh. Flächenstempel hinzugefügt werden.

Hinweis: die Attribute werden entsprechend des aktuellen BKS / WKS ausgerichtet. Um die Drehung der Attribute nachträglich zu ändern kann die Funktion FSTD (Attribute drehen) verwendet werden.

	FSTE_01.mp4
	Einfügen eines einzelnen Flächenstempelblockes mit manueller Eingabe bzw. Festlegung der Attributwerte.

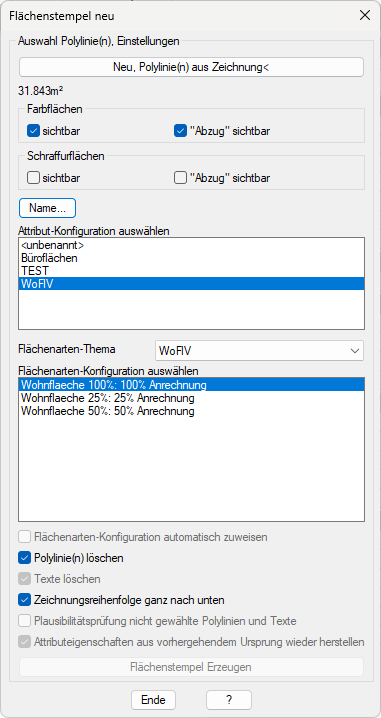

Bereich "Auswahl Polylinien(n), Einstellungen"

Neue Polylinie(n) aus Zeichnung<:

Picken Sie in der Zeichnung exakt eine geschlossene Polylinie, wenn die gewählte Polylinie gültig ist wird die Flächengröße unter dem Button angeschrieben.

Anmerkung: die Farb- und Schraffurfläche innerhalb des Flächenstempelblocks kann jeweils aus einer oder mehrerer Konturen bestehen.

Farbflächen ("Abzug") sichtbar:

Die gesamte Fläche des Flächenstempelblocks wird mit einer SOLID-Schraffur als Farbfläche hinterlegt.

EIN: die Farbfläche erhält die Eigenschaft sichtbar

AUS: die Farbfläche erhält die Eigenschaft unsichtbar (ist aber trotzdem vorhanden, innerhalb des Flächenstempelblocks)

Schraffurflächen ("Abzug") sichtbar:

Die gesamte Fläche des Flächenstempelblocks wird mit einer Schraffurfläche (über der SOLID-Schraffur) ausgefüllt.

EIN: die Schraffurfläche erhält die Eigenschaft sichtbar

AUS: die Schraffurfläche erhält die Eigenschaft unsichtbar (ist aber trotzdem vorhanden, innerhalb des Flächenstempelblocks)

Anmerkung: beim einzelnen Einfügen von Flächenstempeln ist diese Option "Abzug" nicht relevant, erst, wenn später mit der Funktion FSTAE - Ändern vorh. Flächenstempel Abzugsflächen hinzugefügt werden.

Name:

Geben Sie einen Flächennamen ein:

aus Text/Attribut<:

Der Name kann einem gepickten Text oder Attribut aus der aktuellen Zeichnung entnommen werden.

Anmerkung: der Name wird auch als Name für den Flächenstempelblock verwendet, daher muss er den Konventionen von AutoCAD / BricsCAD für Blocknamen entsprechen.

Attribut-Konfiguration auswählen:

Wählen Sie eine Attribut-Konfiguration aus. Es werden dann genau die Attribute im zu erstellen Flächenstempelblock angezeigt, die in der Konfiguration definiert sind. Eine Attributkonfiguration kann in der Nachbearbeitung mit der Funktion FSTAE - Ändern vorh. Flächenstempel NICHT geändert werden.

Flächenarten-Thema und -Konfiguration auswählen:

Wählen Sie ein Flächenarten-Thema, und daraus eine Flächenarten-Konfiguration aus. Die Polylinien und Schraffurflächen des zu erstellen Flächenstempelblocks werden dann auf den Layern entsprechend der Konfigurationseinstellungen erstellt. Eine Flächenarten-Konfiguration kann in der Nachbearbeitung mit der Funktion FSTAE - Ändern vorh. Flächenstempel geändert werden.

Flächenarten-Konfiguration automatisch zuweisen:

Nicht verfügbar beim einzelnen Einfügen von Flächenstempeln.

Polylinie(n) löschen:

EIN: die ausgewählte Polylinie wird nach Erstellung des Flächenstempelblocks gelöscht.

AUS: die ausgewählte Polylinie wird nach Erstellung des Flächenstempelblocks beibehalten.

Texte löschen:

Nicht verfügbar beim einzelnen Einfügen von Flächenstempeln.

Flächenstempel erzeugen:

Es werden über das Dialogfenster "Flächenstempel - Attributwerte" die Textwerte für die Attribute festgelegt, dann wird der Flächenstempel entsprechend aller Einstellungen erzeugt.

Das Programm wird beendet.
