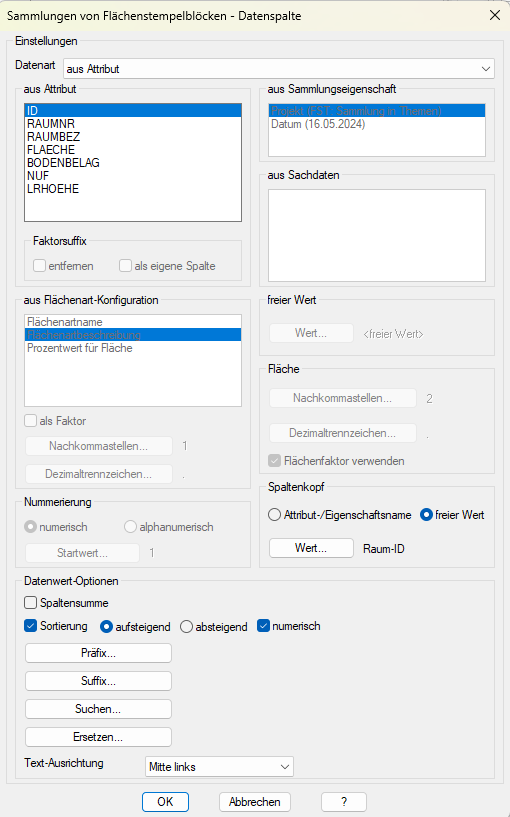

Sammlungen von Flächenstempelblöcken - Datenspalte

Bereich "Einstellungen"

Datenart:

Entsprechend der ausgewählten Datenart stehen unterschiedliche Optionen zur Verfügung.

aus Attribut:

Bereich "aus Attribut"

Es werden die Namen der Attribute dargestellt, die in den, der Sammlung zugeordneten, Flächenstempelblöcke enthalten sind.
Wenn ein Attribut die Fläche aus der Polyliniengeometrie bezogen hat, dann wird optional (das ist in der zugrundeliegenden Flächenarten-Konfiguration festgelegt) ein Faktorsuffix mit angeschrieben. Dann kann dieser Faktor-Suffix auch in der Datentabelle als separate Spalte eingefügt werden. In der Liste wird der Attributname durch die Kennung "-[Faktorsuffix]" versehen.


Es wird das Attribut ausgewählt, dessen Textwerte in der Tabellenspalte dargestellt werden sollen.

Faktorsuffix: wenn in dem selektierten Attribut die Option "-[Faktorsuffix] zur Verfügung steht, dann können folgenden Einstellungen vorgenommen werden:

    • entfernen: es wird der Werte des Attributes ohne den Faktorsuffix dargestellt.
    • als eigene Spalte: dann wird in der Tabellenspalte nur der Faktorsuffix dargestellt. Das ist hilfreich, wenn in der Tabelle die tatsächlichen Flächen den um einen Flächenfaktor reduzierten Flächen gegenübergestellt werden sollen.

    • (1) tatsächliche Fläche
      (2) Faktorsuffix als eigenen Spalte
      (3) reduzierte Fläche aus dem Attribut (diese Fläche wurde durch die Verwendung des Flächenfaktors reduziert)

aus Sammlungseigenschaft:

Bereich "aus Sammlungseigenschaft"

Es werden Sammlungseigenschaften aus der aktuellen Sammlung namentlich dargestellt.

Für eine Datentabelle ist es eher unüblich, die Sammlungseigenschaft mit einem Textwert für die gesamte Spalte dazustellen, das geht einfacher mit der Eingabe eines freien Wertes.

Nummerierung:

Bereich "Nummerierung"

In der Spalte wird eine Nummerierung eingefügt, aufsteigend, numerisch oder alphanumerisch (Groß- oder Kleinbuchstaben von a-z / A-Z)

Der Startwert wird festgelegt.

Anmerkung: die Nummerierung erfolgt nach einer eventuellen Sortierung der Tabelle, und ist somit grundsätzlich nicht von der Sortierung betroffen.

freier Wert:

Bereich "freier Wert"

Der freie Wert, der eingegeben wird, gilt für jede Zelle der gesamten Spalte.

Fläche:

Bereich "Fläche"

Die Fläche wird direkt aus der Polyliniengeometrie, von den der aktuellen Sammlung zugeordneten Flächenstempelblöcke, bezogen. Optional kann der Flächenfaktor aus der zugrunde liegenden Flächenarten-Konfiguration verwendet werden.

Die Anzahl der Nachkommastellen und das zu verwendende Dezimaltrennzeichen kann festgelegt werden.

aus Flächenart:

Bereich "aus Flächenart-Konfiguration"

Aus der zugrunde liegenden Flächenarten-Konfiguration können folgende Werte ausgewählt werden:

aus Sachdaten:

Bereich "aus Sachdaten"

Es werden Sachdaten namentlich dargestellt, die in den Flächenstempeln (welche der Sammlung zugeordnet sind) enthalten sind.

In der Datentabelle werden dann die Sachdaten des jeweiligen Flächenstempels angeschrieben, wenn keine Sachdaten mit dem gewählten Sachdatennamen vorhanden sind wird "<LEER>" angeschrieben.

Bereich "Spaltenkopf"

Attribut-/Eigenschaftsname:

Für die Datenarten aus Attribut und aus Sammlungseigenschaft kann der Attributname oder Name der Sammlungseigenschaft angeschrieben werden.

freier Wert:

Für alle Datenarten kann ein freier Wert eingegeben werden, Leereingaben sind auch zulässig.

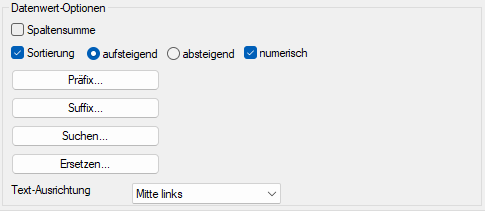

Bereich "Datenwert-Optionen"

Spaltensumme:

Die Spaltensumme kann für alle Datenarten verwendet werden, setzt aber voraus, dass numerische Wert in der Spalte abgebildet werden. Diese können auch mit Präfix und Suffix belegt sein, das wird bei der Summierung ignoriert. Sofern der Präfix und Suffix bei allen Spalteneinträgen identisch ist, wird dieser automatisch auch für die angeschriebene Summe verwendet.

Sortierung:

Die Sortierung kann bei der Datenart von Attribut oder von Flächenart verwendet werden, die Sortierung kann auf- oder absteigend erfolgen. Pro Tabelle kann die Sortierung nur einer Spalte zugewiesen werden.

Präfix / Suffix:

Gilt für alle Datenarten, es kann zusätzlich zu den jeweiligen Spalten ein Präfix vorangestellt oder ein Suffix hinten angestellt werden.

Suchen / Ersetzen:

Beim erzeugen der einzelnen Textwerte für die Spaltenzellen kann nach einer Zeichenfolge gesucht werden, diese werden automatisch durch die Ersetzen-Zeichenfolge ausgetauscht.

Beispiel:

    • Textwert = "12.00qm"
    • Präfix = "Fläche: "
    • Suffix = "m²"
    • Suchen = "qm"
    • Ersetzen = ""
    • resultierender Textwert = "Fläche: 12.00m²"
