Sammlungen von Flächenstempelblöcken - Legende

allgemein:

Mit einer Legende werden Flächenstempel sortiert nach den zugrunde liegenden Flächenarten-Konfigurationen. Über eine farbliche Rechteckflächen, einem Langtext und dem Anschrieb der Flächensumme werden Legendenzeilen pro Flächenart erzeugt.

Für die Ausgabe werden alle Flächenstempel berücksichtigt, die der aktuellen Sammlung zugeordnet sind.

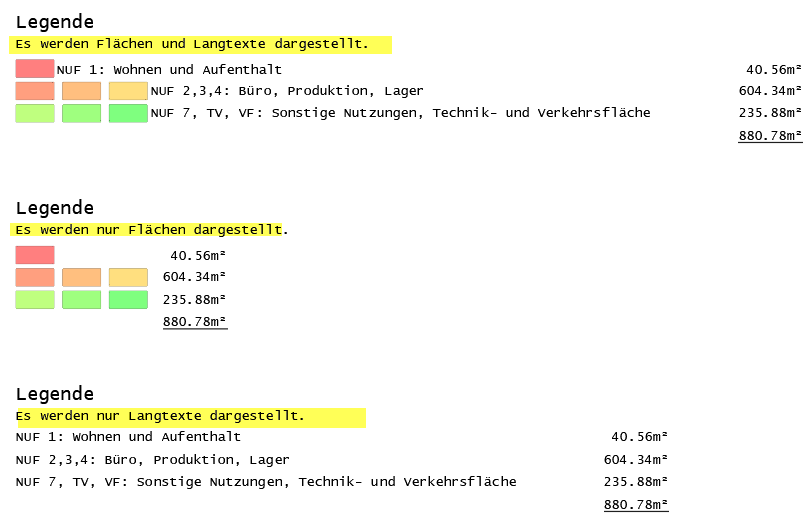

(1) Flächen, zur Darstellung der Flächenart

(2) Langtext, dieser kann individuell zusammengestellt werden.

(3) Flächensumme pro Flächenart.

(4) Gesamtsumme


(5) Verwendung von Gruppen, es werden ein oder mehrere Flächenarten in Gruppen zusammengefasst.


(6) Vorangestellte Bemerkungszeilen.


FSSL_01.mp4

Erstellen einer Legende mit und ohne Gruppierungen, Optionen und Einstellungen, speichern in der aktuellen Sammlung.

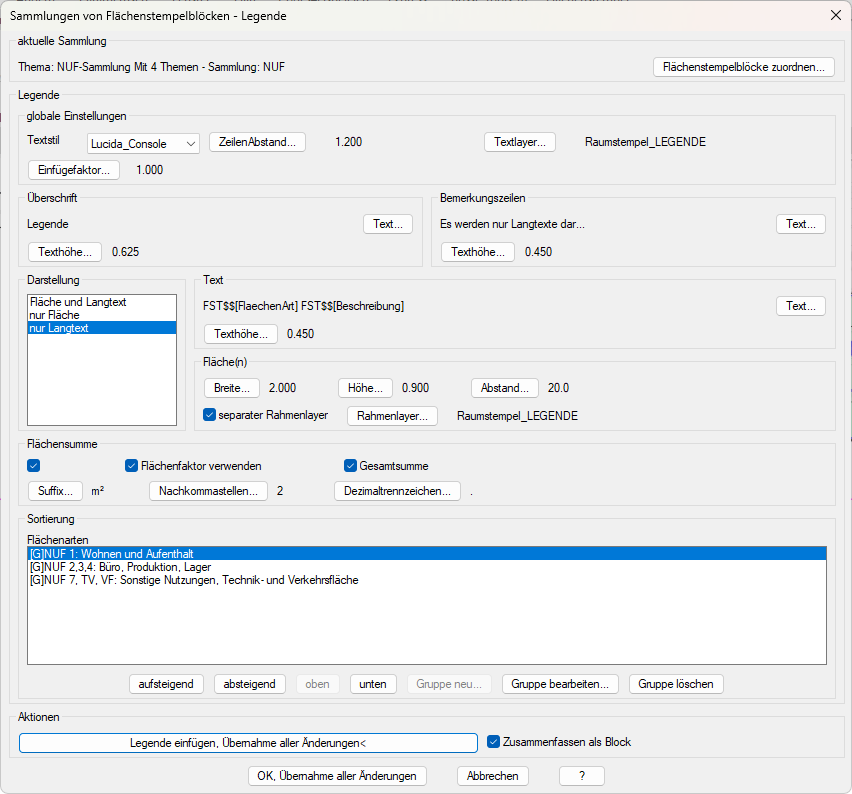

Bereich "aktuelle Sammlung"

Der Name der aktuellen Sammlung wird nachrichtlich angeschrieben, wenn die Sammlung in den Einstellungen geändert worden ist, dann wird der Name mit Sternchen versehen.

Flächenstempelblöcke zuordnen:

Um die Auswahl der Flächenstempelblöcke zu ändern, für die eine Legende erstellt werden soll. Es öffnet sich das Dialogfenster "Zuordnung von Flächenstempelblöcken".

Bereich "Legende"

Bereich "globale Einstellungen"

Textstil:

Es kann ein Textstil ausgewählt werden, der in der aktuellen Zeichnung vorhanden ist. Wenn der ausgewählte Textstil, bei Erstellung der Datentabelle, in der dann aktuellen Zeichnung nicht vorhanden ist, wird er neu erstellt.

Zeilenabstand:

Der Zeilenabstand wird eingegeben.

Textlayer:

Es können die Layervorgaben Name, Linienstärke, Linientyp und Farbe für die Textlayer festgelegt werden. Wenn bei der späteren Erstellung der Flächenstempel-Blöcke ein Layer noch nicht existiert wird er mit den Vorgabeeinstellungen neu erstellt. Es öffnet sich  das Dialogfenster "Layervorgaben".

Einfügefaktor:

Die Größe der zu erstellenden Legende resultiert aus den Angaben zu den Zeilenabständen und Texthöhen sowie der Längen- und Breitenangaben für die Flächendarstellung. Wenn z.B. für einen abweichenden Maßstab eine andere Größe notwendig ist, dann kann die Legende um einen einzugebenden Faktor skaliert werden. Vorteil: es müssen nicht alle Einzelangaben geändert werden und es ist auf diese Weise einfach, die Relationen der Legendenelemente zueinander identisch zu halten. Der Faktor 1.0 ist die Vorgabe, dann findet keine zusätzliche Skalierung statt.

Bereich "Überschrift"

Text:

Der Textwert für die Tabellenüberschrift wird eingegeben.

Texthöhe:

Die Texthöhe wird eingegeben.

Bereich "Bemerkungszeilen"

Text:

Es werden die einzelnen Zeilen des Bemerkungstextes im Dialogfenster "Bemerkungszeilen für Legende" definiert.

Texthöhe:

Die Texthöhe wird eingegeben.

Bereich "Text"

Text:

Der Textwert für den Legendentext kann aus Bausteinen zusammengesetzt werden, es öffnet sich das Dialogfenster "Legendentext".

Texthöhe:

Die Texthöhe wird eingegeben.

Bereich "Flächensumme"

Flächensumme:

EIN: es wird die Flächensumme pro Legendenzeile angeschrieben.

Flächenfaktor:

EIN: es wird der in der Flächenarten-Konfiguration festgelegte Flächenfaktor für die Berechnung der Flächensumme angewendet.

Gesamtsumme:

EIN: unter die letzte Legendenzeile wird die Flächensumme aller Legendenzeilen angeschrieben.

Suffix, Nachkommastellen, Dezimaltrennzeichen:

Ein Suffix, die Anzahl der Nachkommastellen und das zu verwendende Dezimaltrennzeichen kann festgelegt werden.

Bereich "Fläche(n)"

Breite, Höhe, Abstand:

Es wird die Breite und Höhe der Fläche eingegeben, der Abstand der Flächen ist bei der Verwendung von Gruppen relevant.

separater Rahmenlayer:

EIN: Es können die Layervorgaben Name, Linienstärke, Linientyp und Farbe für die Rahmenlayer festgelegt werden. Wenn bei der späteren Erstellung der Flächenstempel-Blöcke ein Layer noch nicht existiert wird er mit den Vorgabeeinstellungen neu erstellt. Es öffnet sich  das Dialogfenster "Layervorgaben".

AUS: für den Rahmen wird der Layer und dessen Eigenschaften verwendet, so wie er in der zugrunde liegenden FlächenartenKonfiguration definiert ist.

Bereich "Sortierung"

Flächenarten:

In der Liste werden alle Legendenanschriebe dargestellt, die sich pro Flächenart ergeben. Dabei werden alle Flächenarten berücksichtigt, die in den zugeordneten Flächenstempelblöcken verwendet werden. Hinweis: wenn Flächenarten zu Gruppen zusammengefasst sind werden diese Listeneinträge durch ein vorgestelltes [G] markiert.

aufsteigend / absteigend:

Die Liste wird alphanumerisch auf- oder absteigend sortiert.

oben / unten:

der aktuell selektierte Listeneintrag wird nach oben oder unten geschoben.

Gruppe neu / bearbeiten:

Listeneinträge können zu Gruppen zusammengefasst werden, wenn deren Flächenfaktoren übereinstimmen. Es öffnet sich das Dialogfenster "Legendengruppen".

Gruppe löschen:

Wenn es sich bei dem selektierten Listeneintrag um eine Gruppe handelt kann diese gelöscht werden, die enthaltenen Flächenarten werden dann wieder einzeln aufgelistet.

Bereich "Aktionen"

Legende einfügen, Übernahme aller Änderungen<:

Sie werden aufgefordert den Einfügepunkt für die Legende zu picken, dann wird diese entsprechend der Einstellungen für die zugeordneten Flächenstempelblöcke zur aktuellen Sammlung erstellt.

Alle geänderten Einstellungen werden in der aktuellen Sammlung gespeichert.

Zusammenfassen als Block:

EIN: Die einzelnen Legendenobjekte werden zu einem Block zusammengefasst. Dabei lautet der Blocknamen "FST_LEGENDE_ [Index], der Index wird laufend hochgezählt, beginnend bei 1.


Es werden alle geänderten Einstellungen in der aktuellen Sammlung gespeichert, es wird keine Legende erzeugt, das Programm wird beendet.


Es werden alle Änderungen der aktuellen Sammlung verworfen.
