MAU: Mauersignatur
Programmbeschreibung

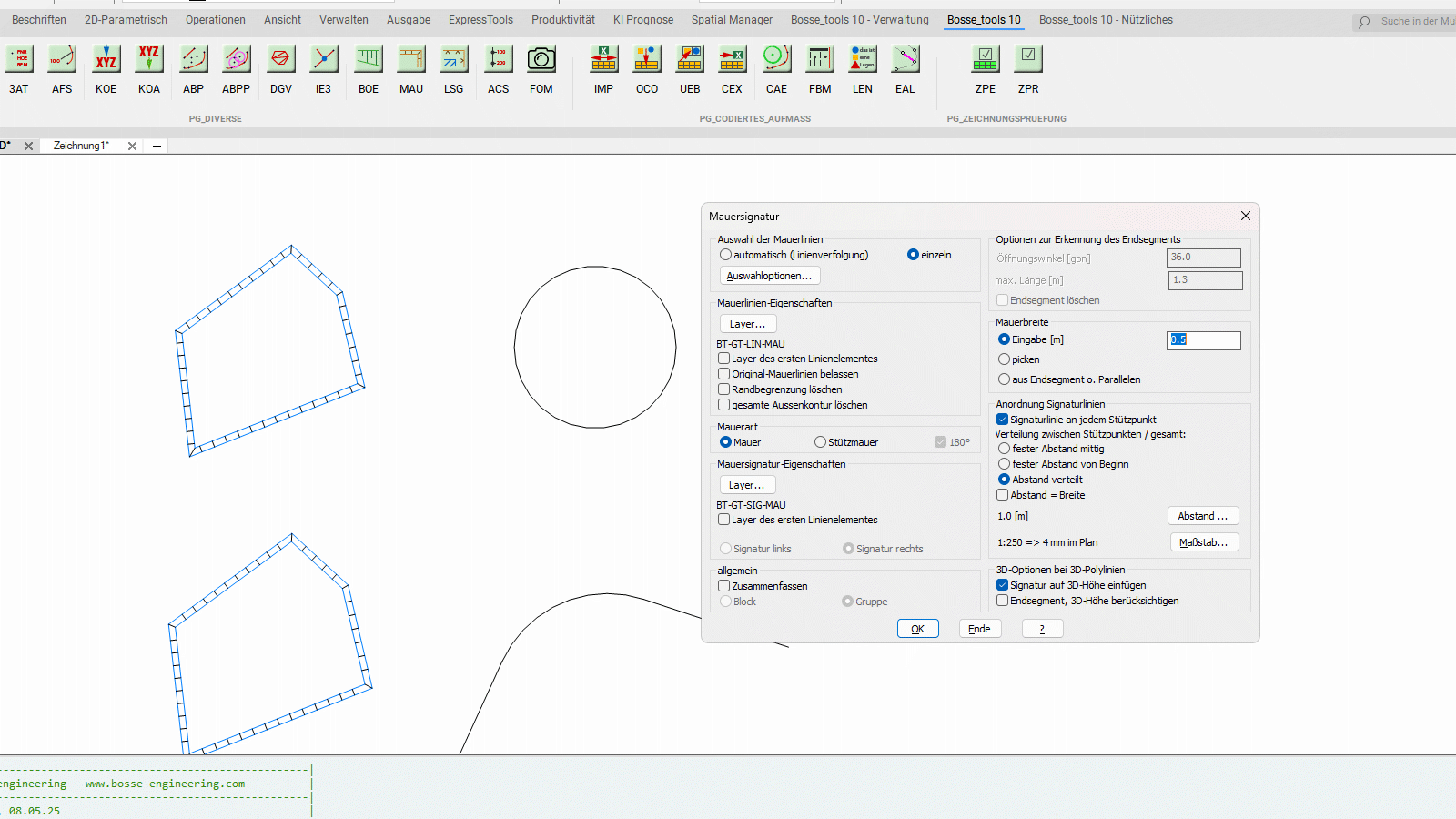

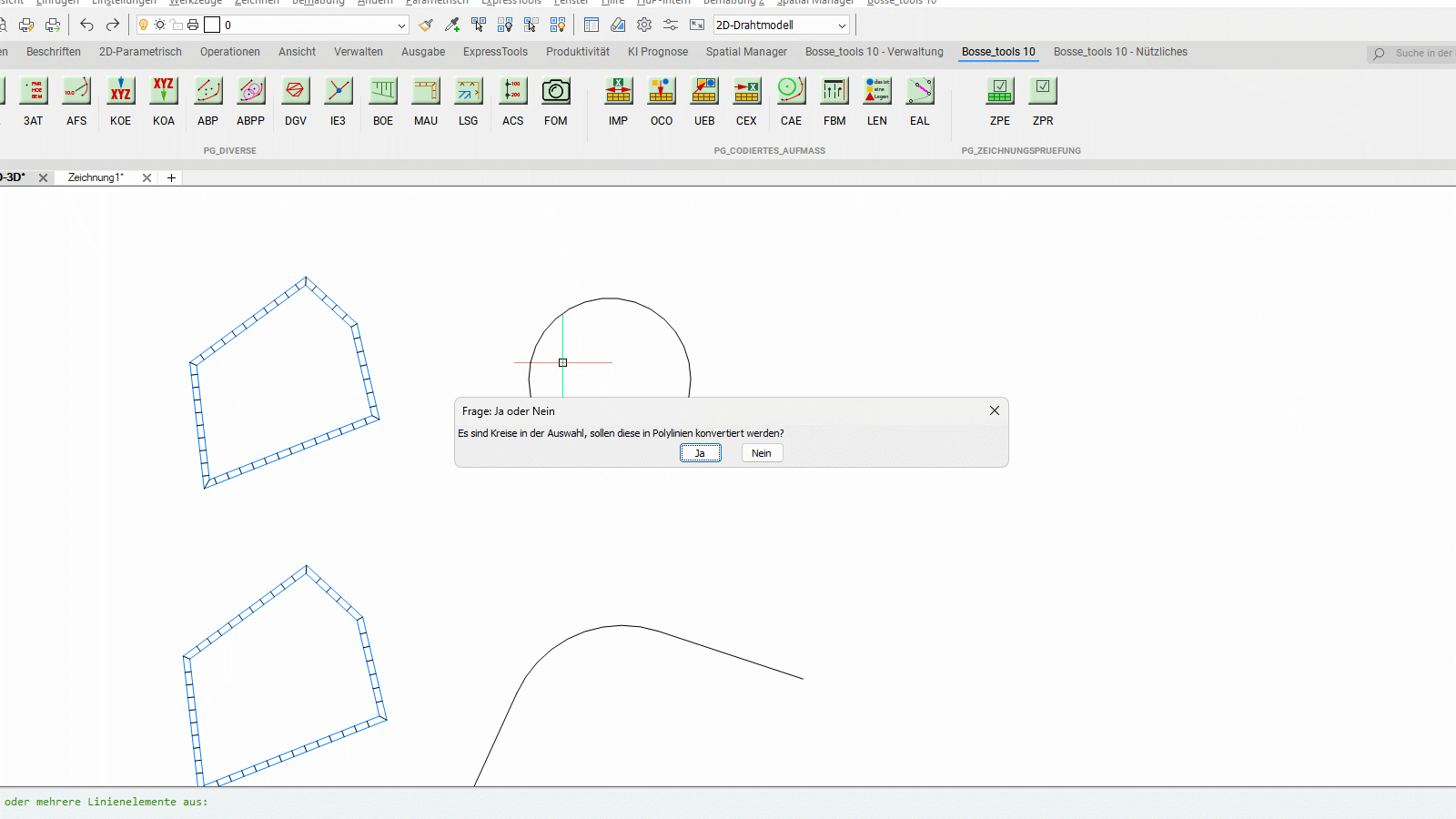

Mit diesem Programm werden Mauersignaturen an ausgewählten Linienzügen erstellt. Über eine Linienverfolgung oder Einzelobjektauswahl (Linien, (2D/3D/LW)-Polylinien,Bögen,Kreise) werden Linienzüge erkannt. Die Breite der Mauer kann vorgegeben werden oder sie wird automatisch aus Länge und Winkel eines Endsegmentes berechnet.

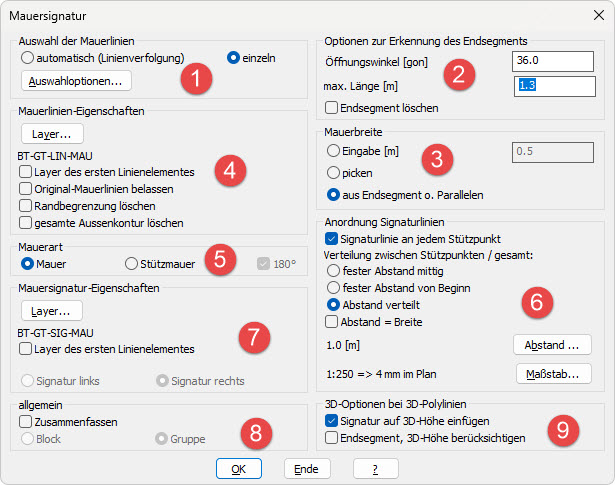

- Auswahl von Mauerlinien-Objekten über Linienverfolgung oder über eine Einzelobjektauswahl.
- Definition für ein gültiges Endsegment, um daraus die Breite zu beziehen.
- Verschiedene Methoden, die Breite festzulegen.
- Optionen für unterschiedlichen Darstellungen der Mauerlinien.
- Mauerart (als Stützmauer werden die Signaturlinien um 30° geneigt eingefügt).
- Verschieden Methoden zur Anordnung der Signaturlinien und die Abstände.
- Signaturlinien können abschließend als Block oder Gruppe zusammengefasst werden.

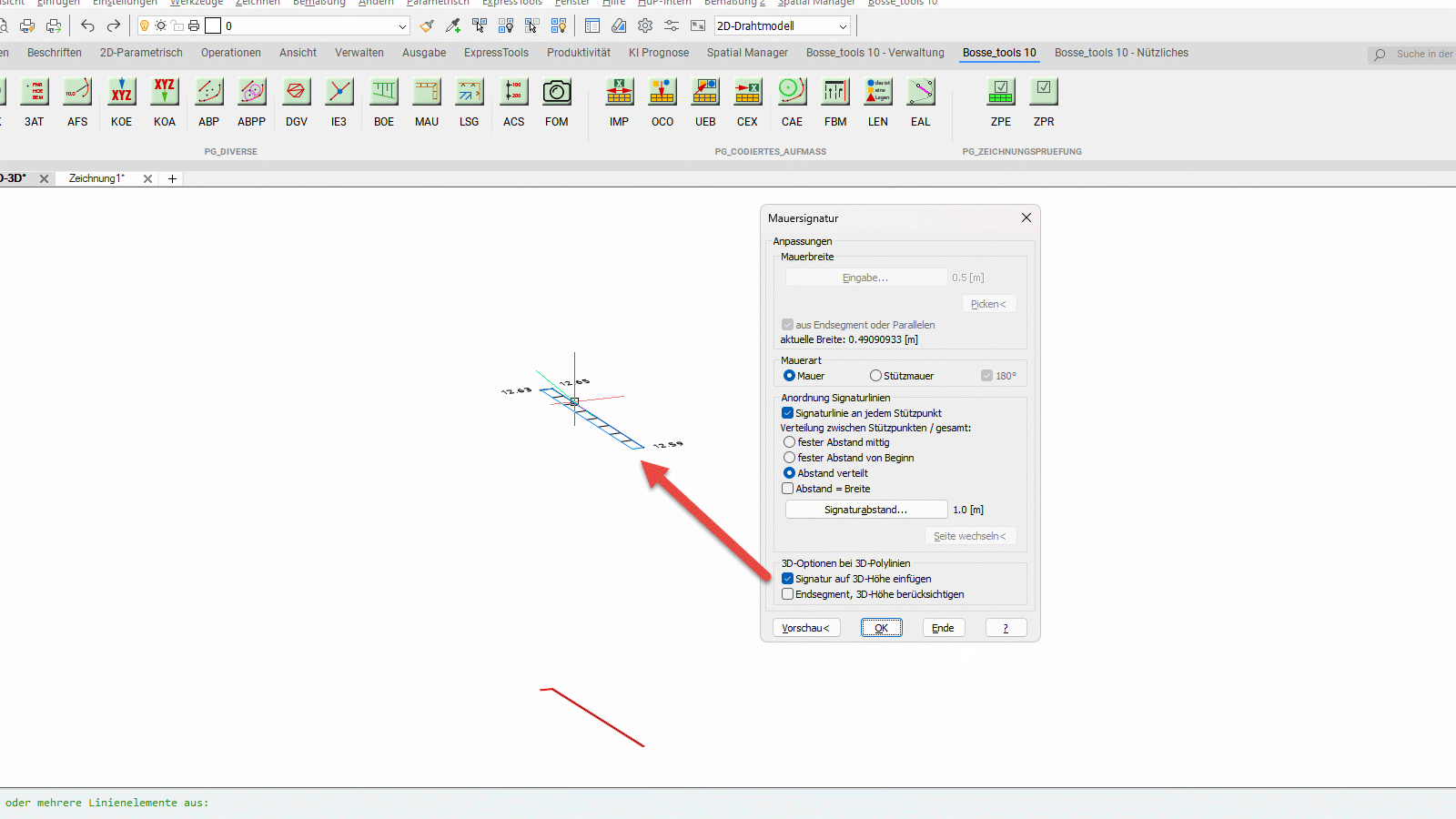

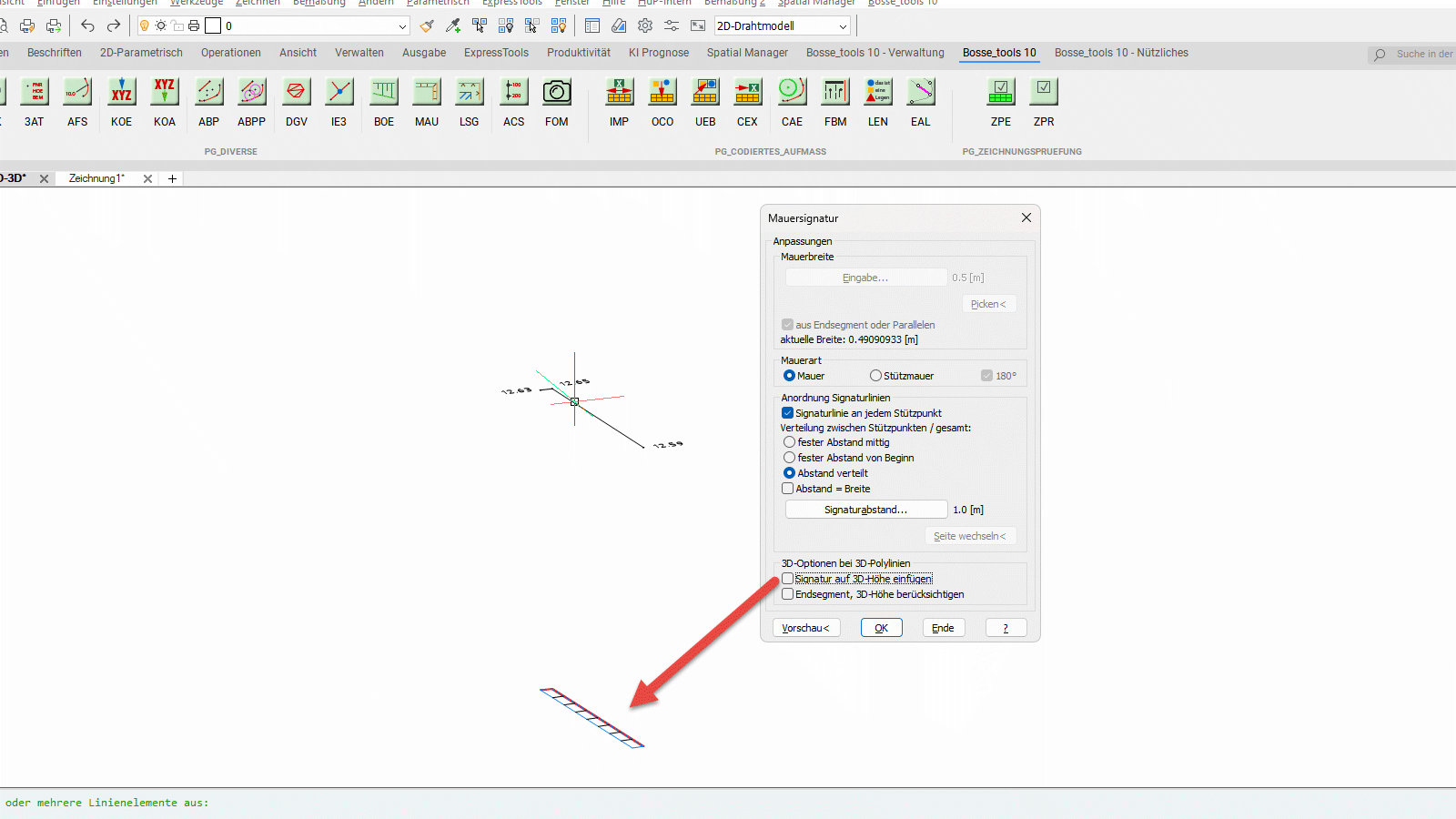

- Bei 3D-Polylinien können auch die Signaturen in 3D dargestellt werden.
