ProfilHorizonte_2_0
erhältlich als Firmenlizenz:
1-3 Arbeitsplätze: 180,00 EUR netto
1-3 Arbeitsplätze: 180,00 EUR netto
4-8 Arbeitsplätze: 360,00 EUR netto
ab 9 Arbeitsplätzen: 540,00 EUR netto
Filme auf Youtube
ab August 2026
- Verwendung von 3D-Polylinien zur Schnittdarstellung
- Schnittlinie zum BricsCAD-TIN
- Schnittlinie mit 3D-Flächen
- ...
Download der aktuellen Programmdateien
ProfilHorizonte_2_0.zip
(wenn noch keine Lizenz vorhanden ist kann die Programmdatei als 30-Tage-Testversion verwendet werden)
(wenn noch keine Lizenz vorhanden ist kann die Programmdatei als 30-Tage-Testversion verwendet werden)
- V(2.0b) - 11.08.26 - Video zu den grundsätzlichen Funktionen
PRH_2_0_260806_HorizonteDefinierenZeichnen_3DPoly.mp4
PRH_2_0_260806_ProfileZeichnen_3DPunktblock.mp4
PRH_2_0_260806_ProfilHorizonte_definieren_3DPunktblock.mp4
PRH_2_0_260806_ProfilLinie_definieren.mp4
PRH_2_0_260806_ProfilLinie_definieren_aus3DPoly.mp4
PRH_2_0_260807_HorizonteDefinierenZeichnen_TIN.mp4
PRH_2_0_260807_ProfileHorizonteDefZeichnen_3DFlaechen.mp4
PRH_2_0_260810_Xdaten_Dictionarys_loeschen.mp4
PRH_2_0_260811_Zoom-Funktion_Objekte_ansteuern.mp4
Mit dem Programm "ProfilHorizonte_2_0" können Profilpunkte in Höhenhorizonten dargestellt werden.

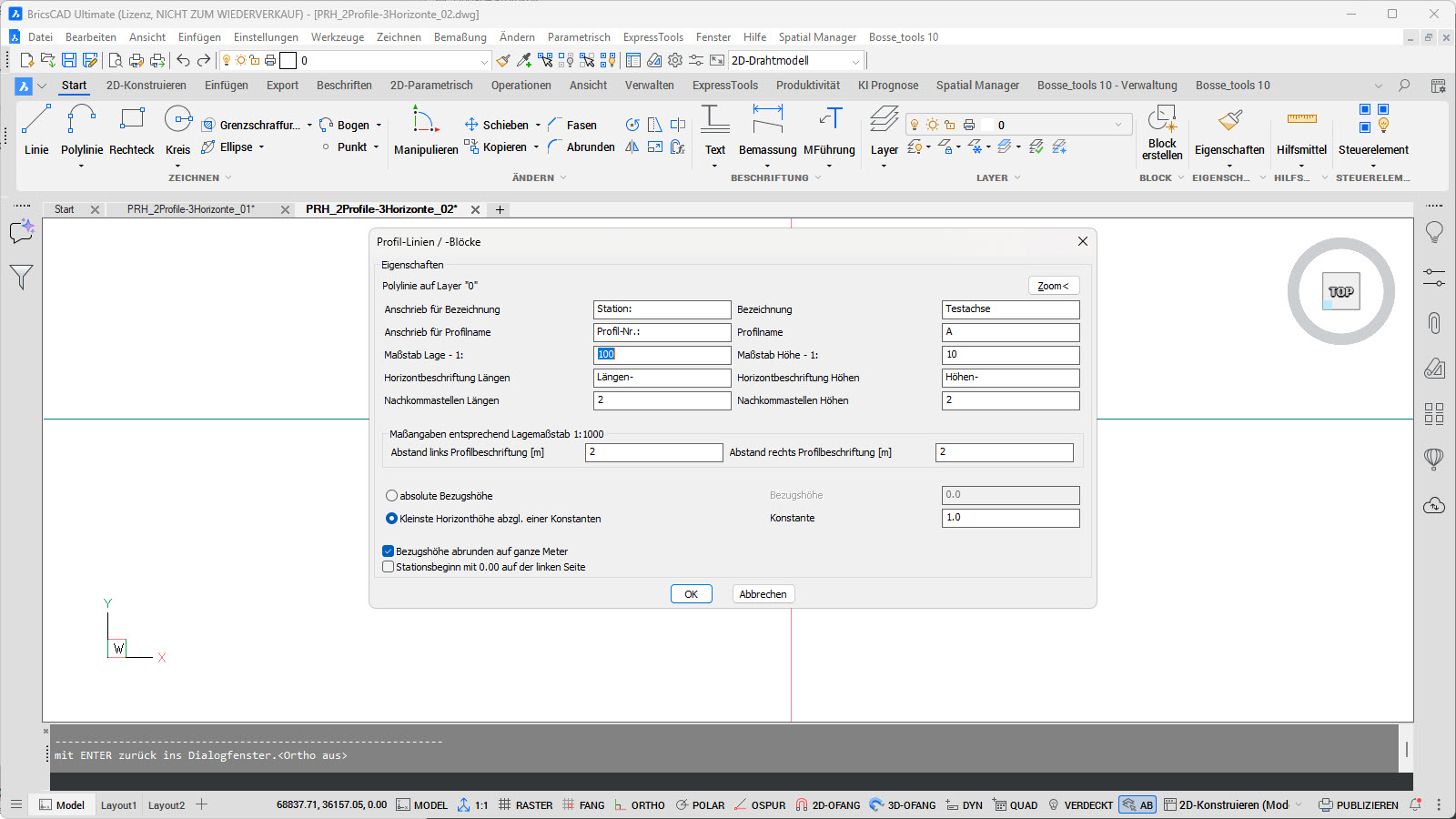

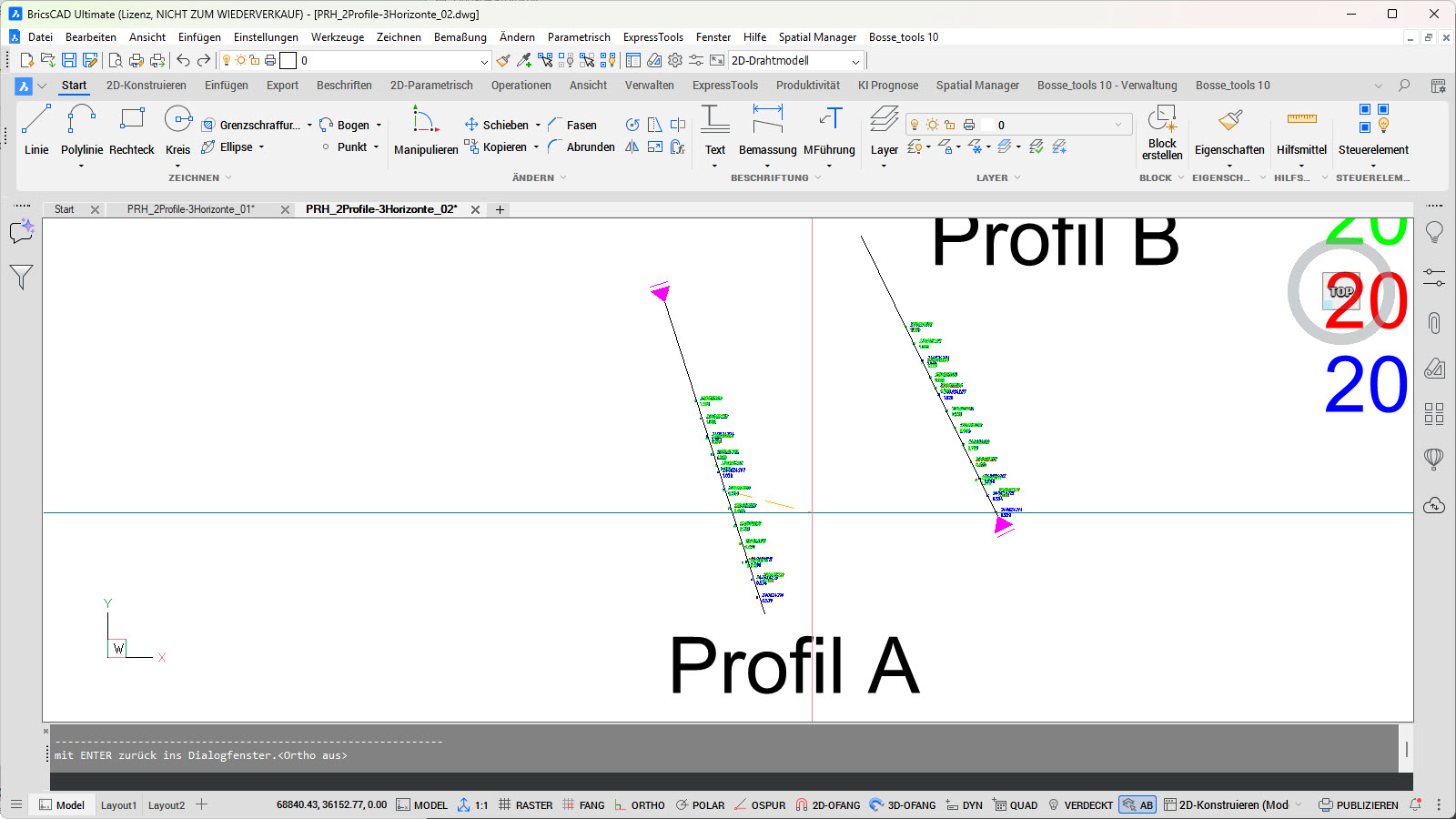

In einer Zeichnung wird eine Polylinie als Profil-Linie ausgewählt. Zu der Profil-Linie wird in der Zeichnung ein Profil-(Beschriftungs)-Block erstellt.

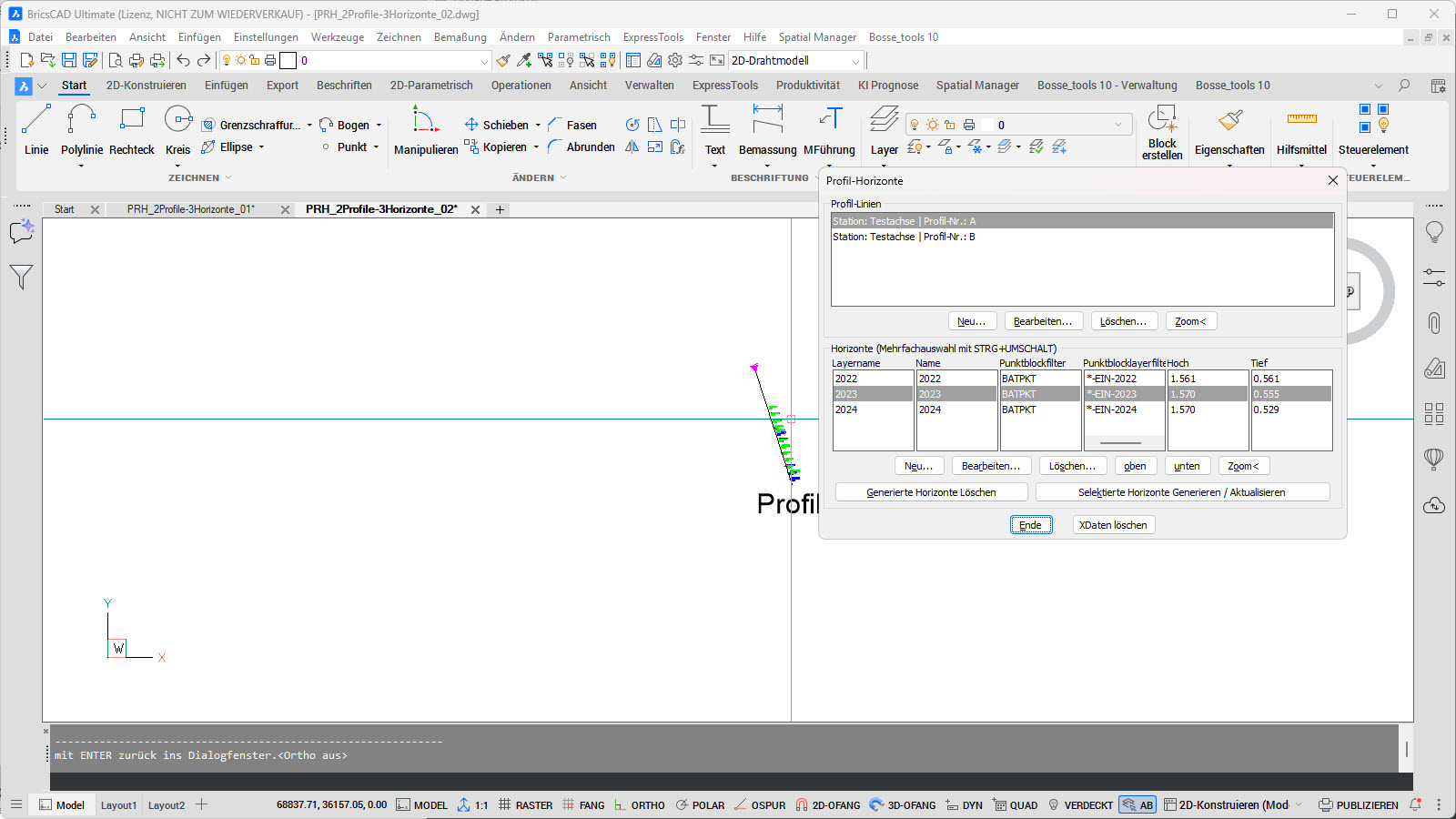

Zu jeder Profil-Linie können 1 oder mehrere Profil-Horizonte erstellt werden. Die Profil-Punkte können auf verschiedene Weise ermittelt werden:

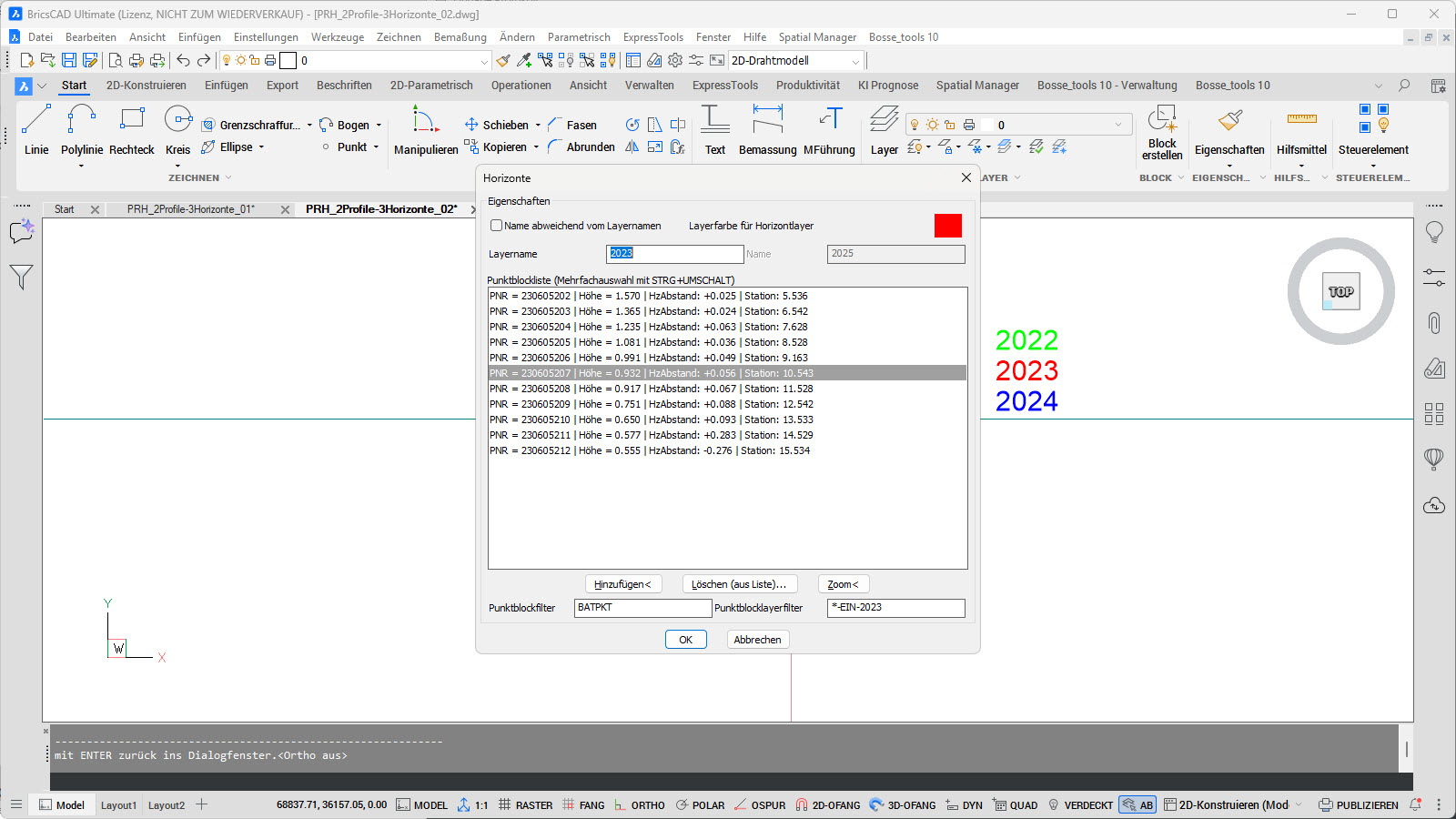

- 3D-Punktblöcke: diese werden jeweils lotrecht auf die Profil-Linie angerechnet werden.
- 3D-Polylinie: diese bildet die Profil-Linie und die einzelnen Stützpunkte sind die Profil-Punkte.

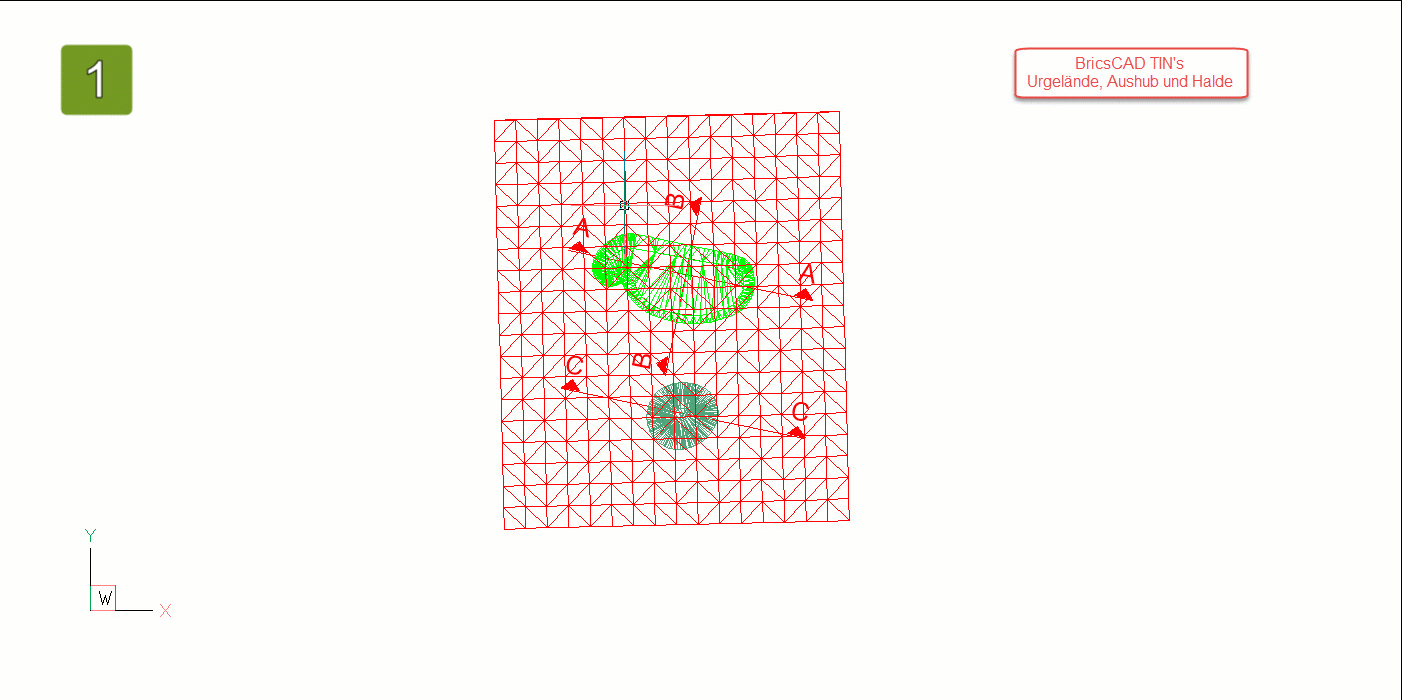

- BricsCAD-TIN: eine zu wählende Profil-Linie schneidet ein TIN, die Schnittpunkte sind die Profil-Punkte.
- 3D-Flächen: eine zu wählende Profil-Linie schneidet 3D-Flächen, die Schnittpunkte sind die Profil-Punkte.

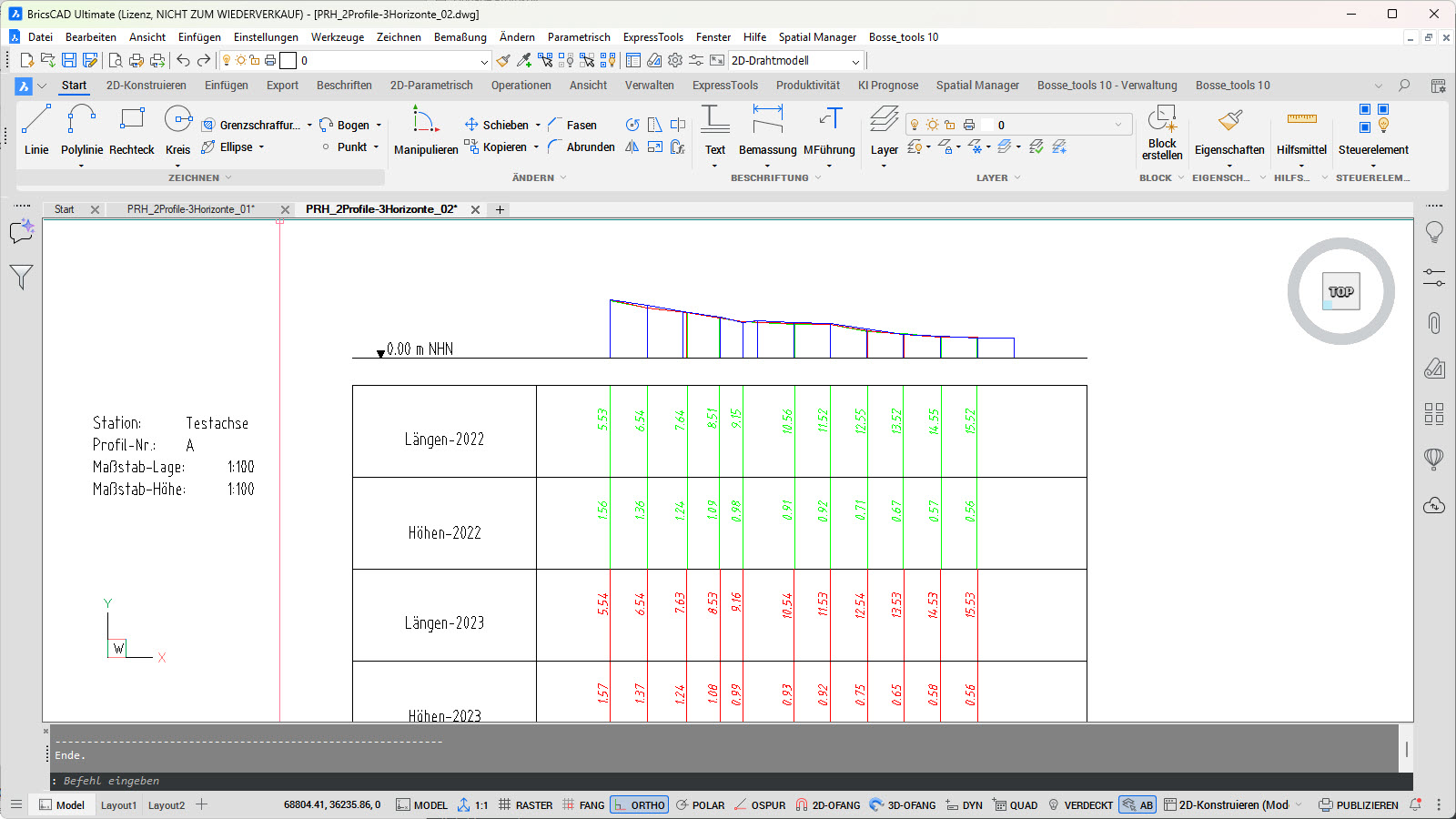

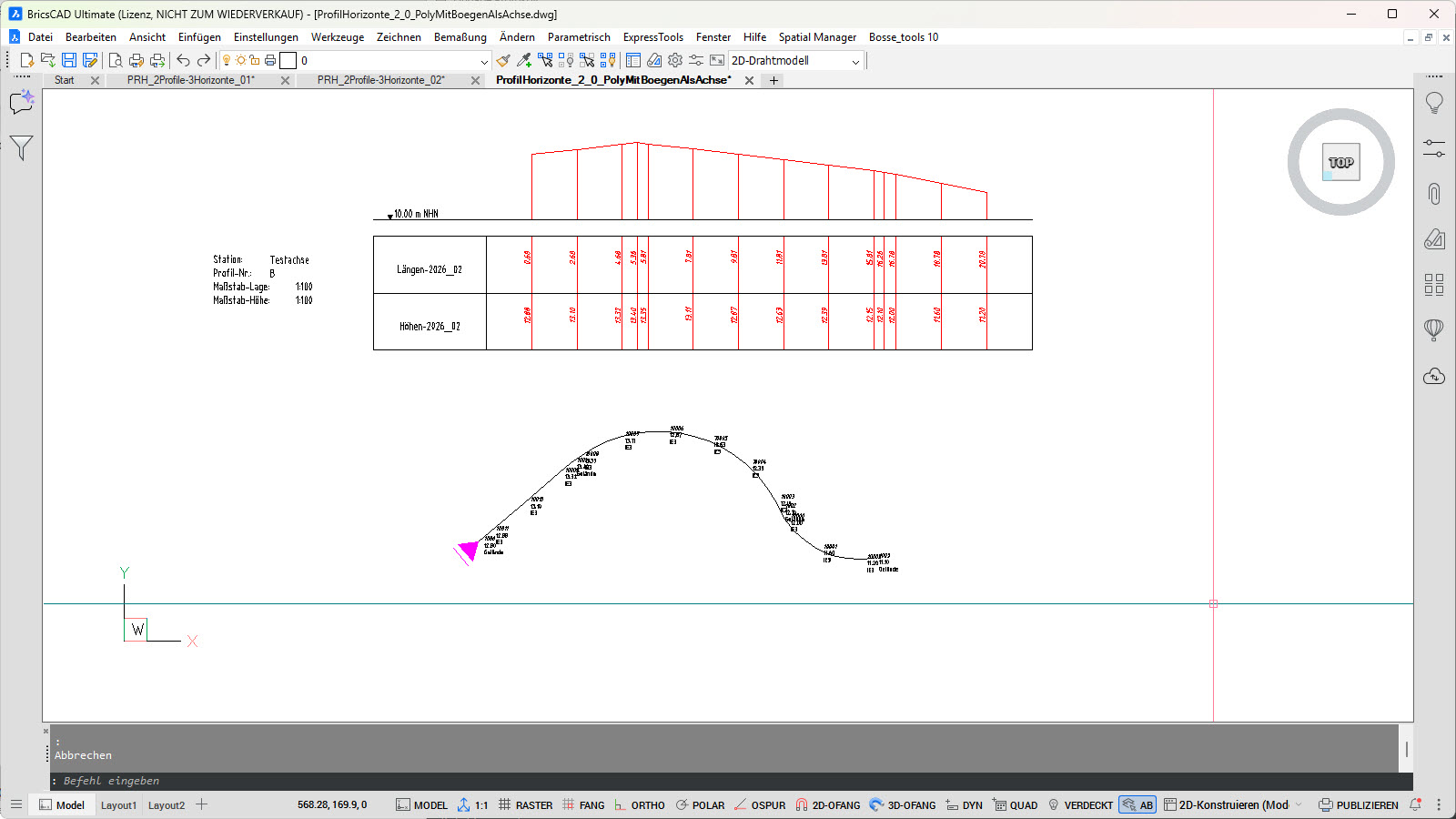

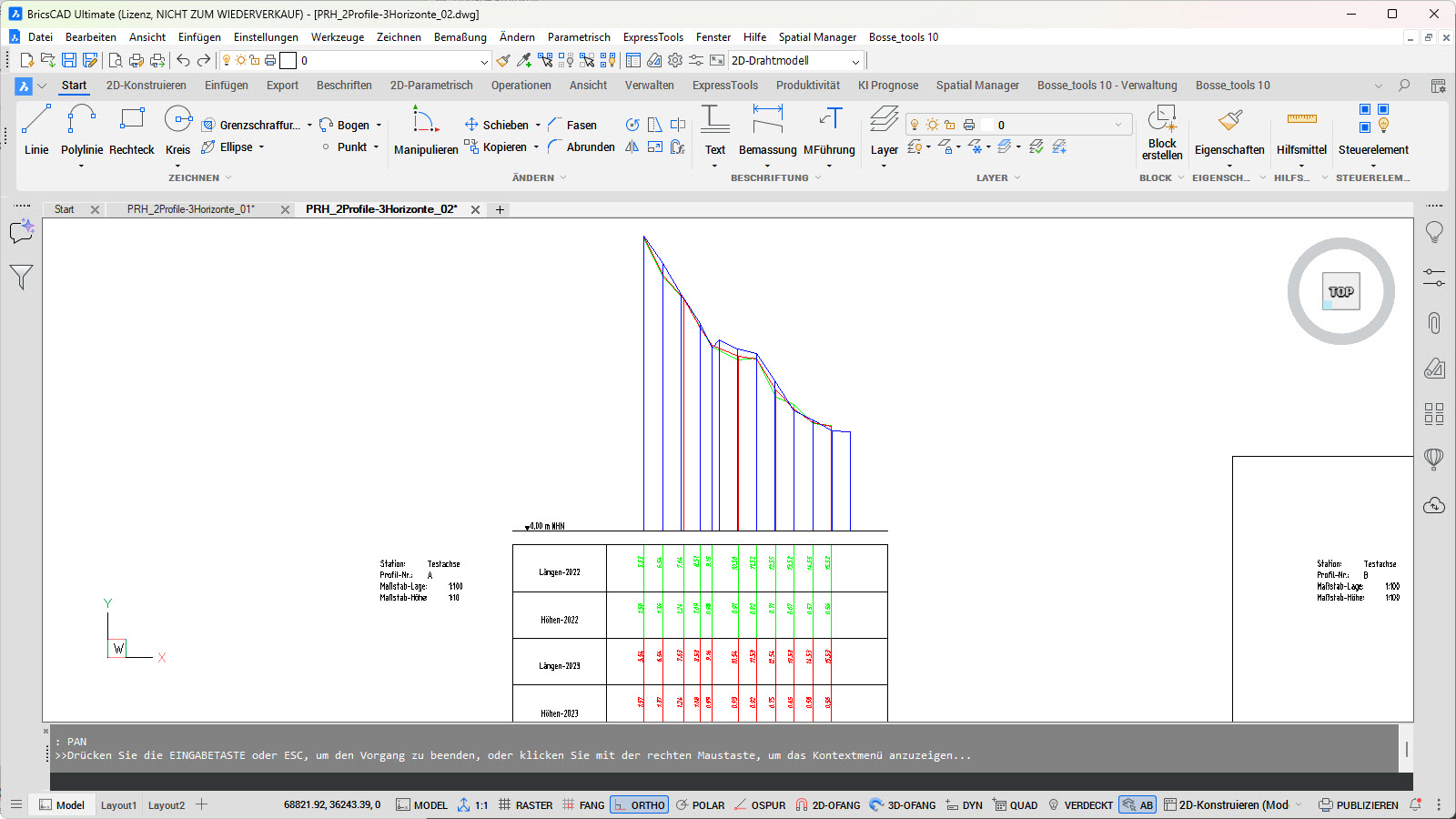

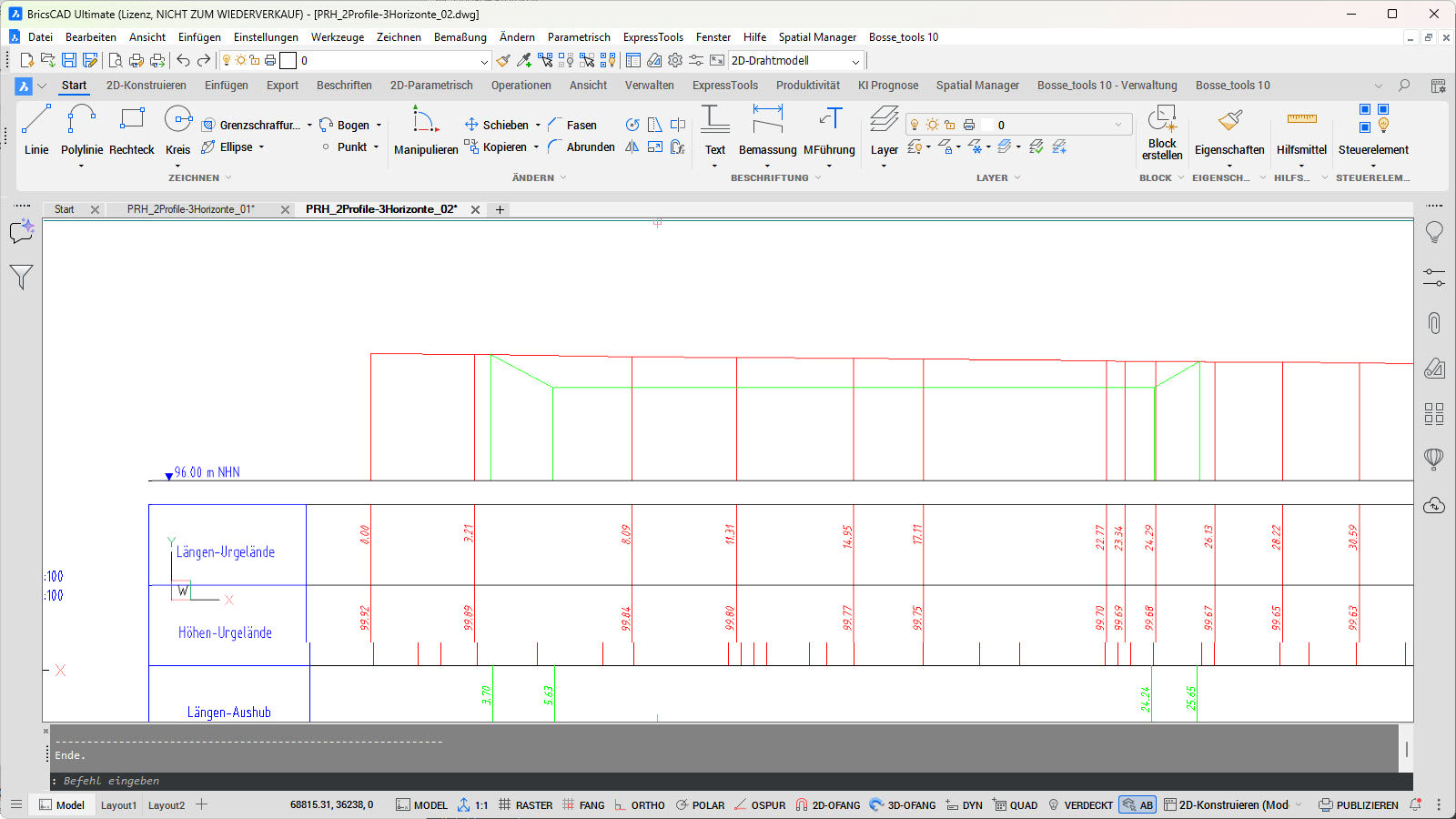

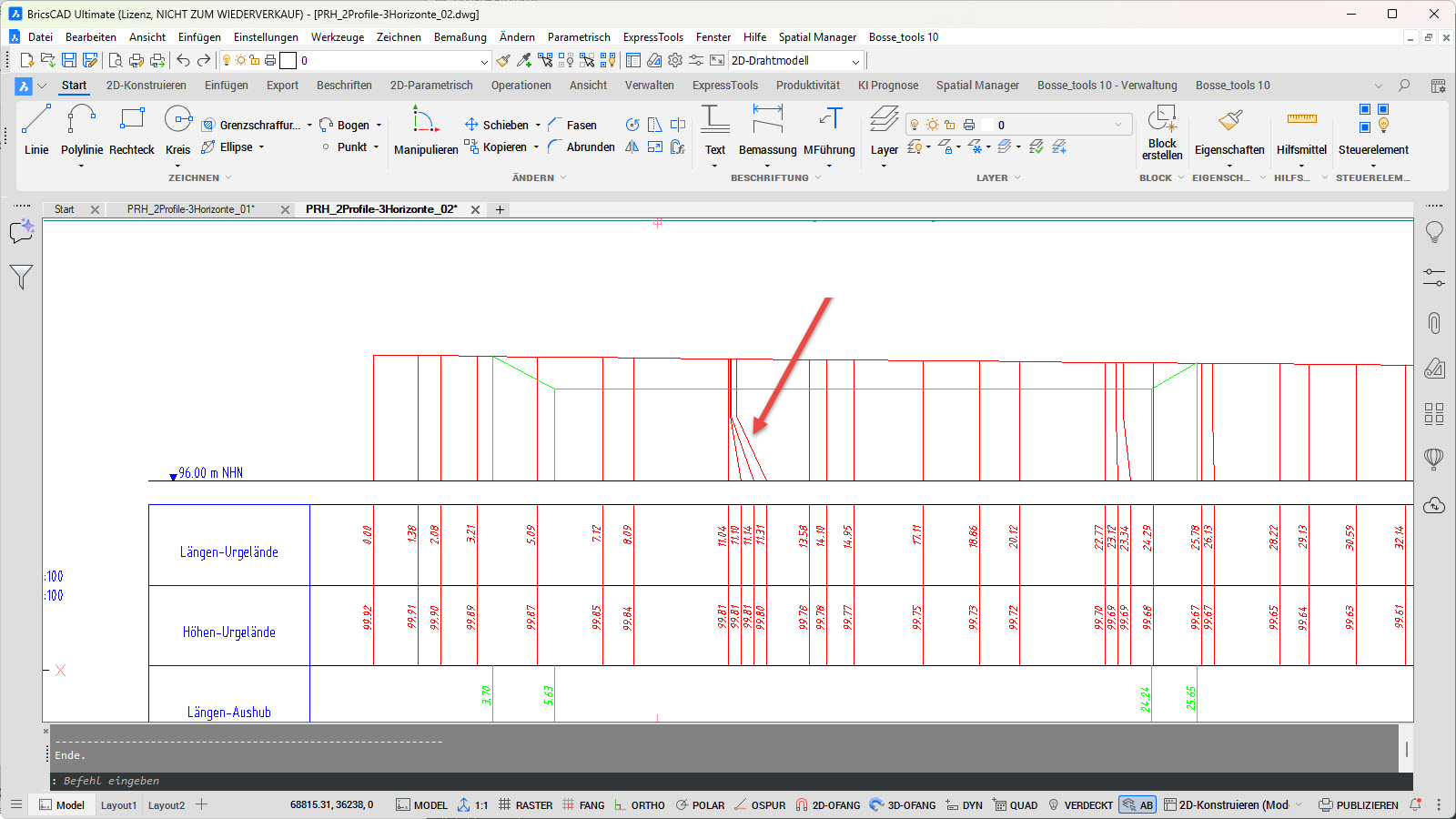

- Ein Profil kann mit allen oder einzelnen Profil-Horizonten gezeichnet werden, Längen und Höhen werden beschriftet.

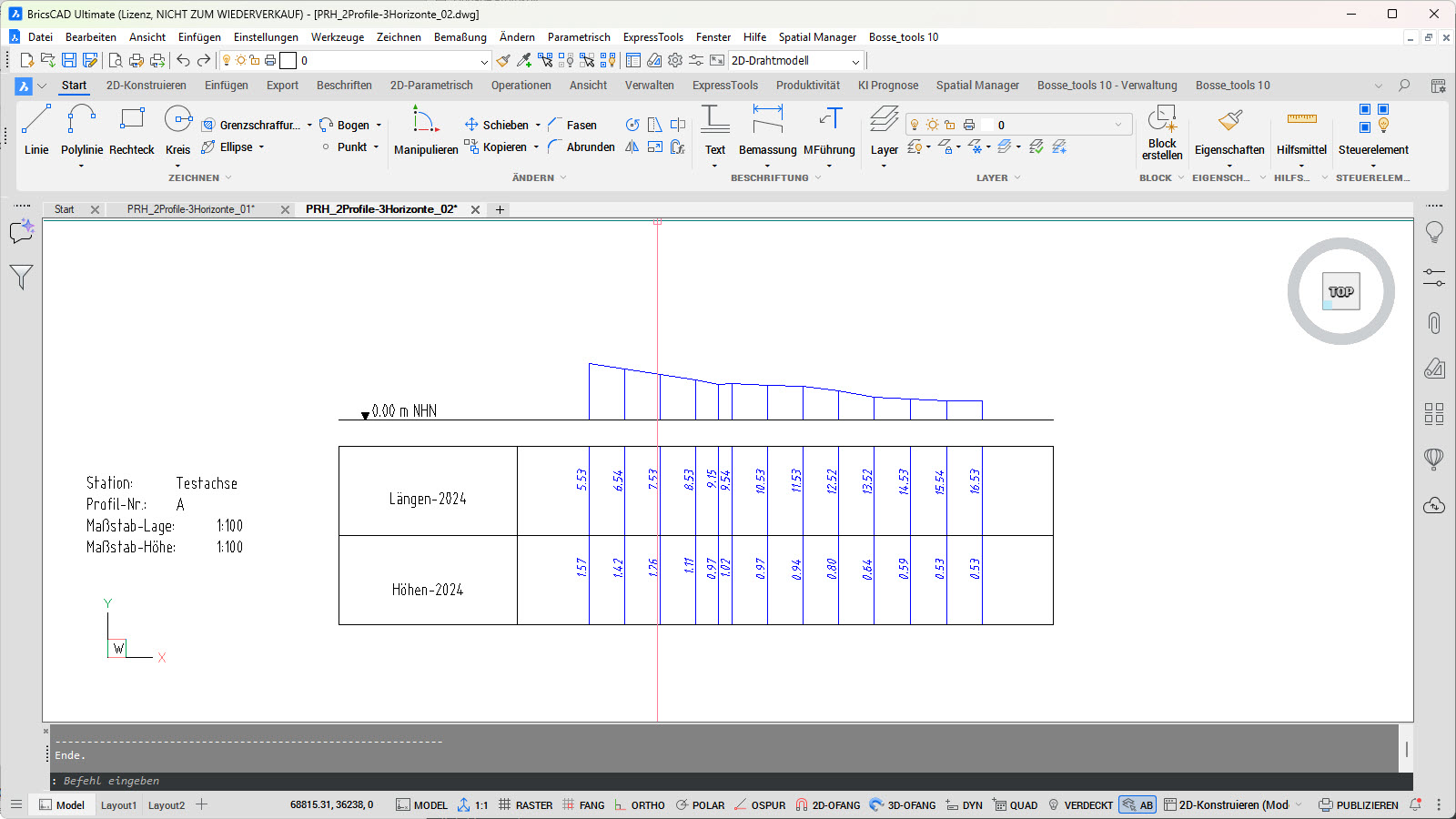

- Jeder Profil-Horizont kann in der Zeichnung erstellt werden, die zugehörigen Längen und Höhen werden beschriftet.
Alle Einstellungen zu den Profil-Linien oder zu den Profil-Horizonten können geändert und neu generiert/gezeichnet werden.
Anmerkung: bei diesem Programm ist bereits die "JBf_sic"-Funktion zum speichern und laden der SIC-Dateien hinterlegt.
