FSTFK: Flächenarten-Konfigurationen
FSTFK: Flächenarten-Konfigurationen
allgemein:Zu den Daten der Flächenarten-Konfiguration gehören:
Alle Daten einer Flächenarten-Konfiguration werden mit weiteren Flächenarten-Konfigurationen in einem Flächenarten-Thema zusammengefasst. |
FSTFK_01.mp4 |
|
Flächenarten-Konfigurationen zusammengefasst in Themen, Eigenschaften von Flächenstempel-Elementen, z.B. Umrings- und Abzugspolylinien. |
Bereich "Flächenarten-Thema"
Dropdown-Liste:
Beim Erststart des Programms steht das Flächenarten-Thema "<unbenannt>" zur Verfügung. Diese soll als Muster für weitere, eigene Flächenarten-Themen dienen. Wenn bereits mehrere Flächenarten-Themen enthalten sind wird das Gewünschte ausgewählt.
In jeden Flächenarten-Thema können beliebig viele Flächenarten-Konfigurationen gespeichert werden.
Anmerkung: wenn Einstellungen zu einem ausgewählten Thema geändert werden, dann wird der Name mit Sternchen eingefasst (z.B. BGF => ***BGF***")
Wenn dann eine andere Konfiguration ausgewählt wird erfolgt eine Abfrage, ob die bis dahin aktuelle Konfiguration gespeichert werden soll:
Speichern
Es werden alle Daten des aktuellen Themas gespeichert.
Speichern unter...
Alle Einstellungen innerhalb dieses Dialogfensters werden unter einem einzugebenden Flächenarten-Thema-Namen gespeichert.
Anmerkung: wenn die Einstellungen zu dem bisherigen, ausgewählten Thema geändert wurde, dann erscheint die Abfrage, ob das Thema unter dem bisherigen Namen gespeichert werden soll.
Umbenennen...
Der aktuelle Thema-Name kann per Eingabe geändert werden.
Löschen...
Das aktuelle Thema mit allen beinhalteten Flächenarten-Konfigurationen wird gelöscht.
Anmerkung: wenn nur noch ein Flächenarten-Thema vorhanden ist kann dieses nicht gelöscht werden.
Import:
Es wird eine vorhandene FSTFKX-Datei ausgewählt, das enthaltene Flächenarten-Thema wird importiert. Wenn der zu importierende Themen-Name bereits vorhanden ist wird gefragt, ob das Thema überschrieben werden soll.
Optional: es kann auch eine veraltete FSTFK-Datei ausgewählt werden. Diese beinhaltet eine Flächenartenkonfiguration, diese wird in das aktuelle Thema eingefügt.
Anmerkung: in dem Verzeichnis .../FlaechenStempel_Tool/Im-ExportDateien/FSTFKX/ ist u.a die Datei FSTFKX_CADFM_01.lsp als Beispiel für ein Flächenarten-Thema mit einer Flächenarten-Konfiguration vorhanden. Mit dessen Hilfe können die späteren Flächenstempel zur Weiterverarbeitung in CAFM-Datenbanken verwendet werden.
Export:
Es wird eine neue oder vorhandene FSTFKX-Datei ausgewählt. Das aktuelle Thema mit allen enthaltenen Flächenarten-Konfigurationen wird in die gewählte Datei exportiert, wenn die Datei bereits existiert wird der Inhalt komplett überschrieben.

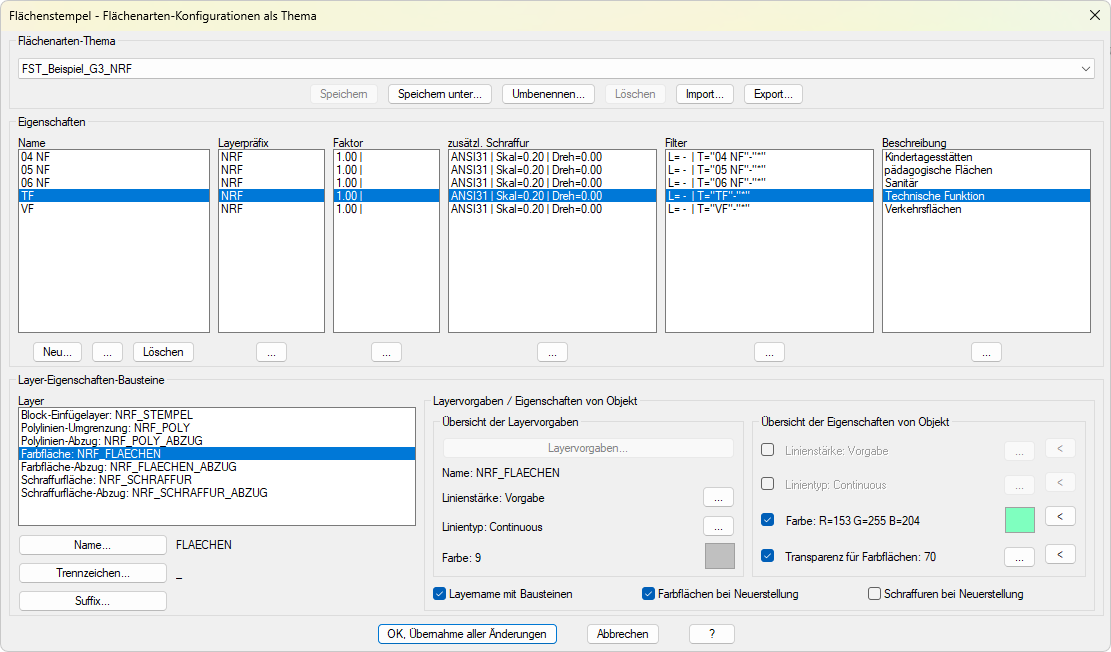

Bereich "Eigenschaften"
In diesem Bereich wird eine Eigenschaften-Tabelle mit Hilfe von Listenfeldern dargestellt, es kann immer nur eine Zeile ausgewählt werden. Bei einem Doppelklick mit der Maus auf einen Eintrag wird eine spalten-spezifische Aktion zum ändern des Eintrags gestartet.
Pro Zeile wird eine Flächenarten-Konfiguration abgebildet.
Name:
Hier wird der Name der Flächen-Konfiguration eingegeben oder geändert, dieser ist eindeutig zu wählen.
Neu...:
Es wird eine neue Flächenarten-Konfiguration erstellt, die Einstellungen der neuen Konfiguration werden aus der aktuell selektierten Konfiguration als Kopie übernommen. So können im Nachgang einfach die Einstellungen angepasst werden.
...:
Der Name der selektierten Flächenarten-Konfiguration kann geändert werden.
Löschen:
Die selektierte Flächenarten-Konfiguration wird aus dem aktuellen Flächenarten-Thema entfernt.
Layerpräfix:
Wenn die Layernamen der Flächenstempel-Objekte aus Text-Bausteinen zusammengefügt werden wird aus der Spalte "Layerpräfix" der globale Präfix für alle Layernamen verwendet (siehe auch Beispielbeschreibung für die Verwendung der Text-Bausteine)
...:
Der Layerpräfix der selektierten Flächenarten-Konfiguration kann geändert werden.
Faktor:
Ein Flächenfaktor wirkt sich auf Attribute mit Flächenangaben aus, welche die Datenart Daten aus Polyliniengeometrie, und bei der Unterauswahl, den Eintrag 04_Flaeche_Gesamt_Faktor, 05_Flaeche_Gesamt-Abzug_Faktor oder 06_Flaeche_Abzug_Faktor zugewiesen haben.
...:
Zusätzlich zum Faktor kann ein Suffix festgelegt werden, welcher an die entsprechenden Attribute hinten angehängt wird (z.B. "12.34m² (50%)")
zusätzl. Schraffur:
Optional kann zusätzlich zur Flächenfüllung (SOLID-Schraffur) noch eine Schraffur dargestellt werden, die in der Zeichnungsreihenfolge über der Flächenfüllung liegt.
...:
Der Schraffurmustername wird aus einer Liste bezogen, die Skalierung per Eingabe und der Winkel über 2 Punkte aus der Zeichnung (Orthogonalmodus F8 aktivieren, wenn gerade Winkel festgelegt werden sollen)
Filter:
Layer- und Textfilter für das automatische Zuordnen von Flächenarten-Konfigurationen während des Mehrfach-Einfügen von Flächenstempeln.
...:

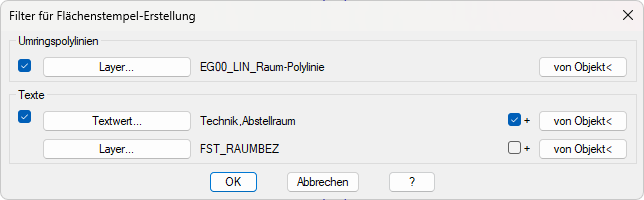

Umringspolylinien...:
Es wird ein Layernamefilter festgelegt, damit die aktuelle Flächenarten-Konfiguration beim Mehrfach-Einfügen von Flächenstempeln verwendet wird, wenn die erkannte Umringspolylinie dem Layernamefilter entspricht.
Texte...:
Es wird ein Textname- und Textlayerfilter festgelegt, damit die aktuelle Flächenarten-Konfiguration beim Mehrfach-Einfügen von Flächenstempeln verwendet wird, wenn die erkannte Texte dem Textname- und Textlayerfilter entsprechen.
Anmerkung: es können bei allen Filterangaben Jokerzeichen verwendet werden.
Beschreibung:
...:
Ein beschreibender Text zur selektierten Flächenarten-Konfiguration kann geändert werden.
Bereich "Layer-Eigenschaften-Bausteine"
Pro Flächenarten-Konfiguration werden für die Flächenstempelblockelemente die Layereigenschaften und Objekteigenschaften festgelegt.
Wenn Text-Bausteine verwendet werden setzt sich ein Layername wie folgt zusammen:
[Layerpräfix]+[Trennzeichen]+[Name]+[Trennzeichen]+[Suffix] => z.B. V_BGF_FLAECHEN_ABZUG
Sollte kein Suffix festgelegt sein wird das letzte Trennzeichen nicht verwendet.
Layerliste:
In der Liste werden die Blockelemente der aktuellen Flächenarten-Konfiguration aufgeführt, der aktuell einstellte Layername wird angeschrieben. Es wird das Blockelement ausgewählt, dessen Layer- oder Objekteigenschaften geändert werden sollen.
Name , Trennzeichen, Suffix...:
Ist aktiv bei der Verwendung von Text-Bausteinen und wird somit Bestandteil des Layers.
Bereich "Layervorgaben / Eigenschaften von Objekt"
Layervorgaben ändern
Ist aktiv wenn keine Text-Bausteine verwendet werden. Es können die Layervorgaben Name, Linienstärke, Linientyp und Farbe pro Layer eingestellt werden. Wenn bei der späteren Erstellung der Flächenstempel-Blöcke ein Layer noch nicht existiert wird er mit den Vorgabeeinstellungen neu erstellt. Es öffnet sich das Dialogfenster "Layervorgaben".
Linienstärke, Linientyp, Farbe
Ist aktiv bei der Verwendung von Text-Bausteinen. Es können die Layereigenschaften für den durch Text-Bausteine erstellten Layer geändert werden.
Eigenschaften von Objekt
Wenn die Eigenschaften aktiviert sind werden die Eigenschaften direkt auf das ausgewählte Blockelement angewandt, andernfalls werden die Eigenschaften vonLayer verwendet.
Besonderheit: Transparenz: diese Eigenschaft steht nur den Fabflächen (SOLID-Schraffur) zur Verfügung.
Layername mit Bausteinen
EIN: die Layernamen der Blockelemente werden aus Layer-Bausteinen zusammengesetzt.
Farbflächen / Schraffuren bei Neuerstellung
EIN: bei der Neuerstellung von Flächenstempelblöcken werden die Farbflächen / Schraffuren per Vorgabe eingeschaltet, andernfalls aus. Diese Einstellung kann für bereits erzeugte Flächenstempelblöcke mit der Funktion FSTAE: Ändern vorh. Flächenstempel wieder geändert werden.
Es werden alle Änderungen verworfen (nur exportierte Listen in FSTAKX-Dateien bleiben erhalten)
