Zuordnung von Flächenstempelblöcken

allgemein:

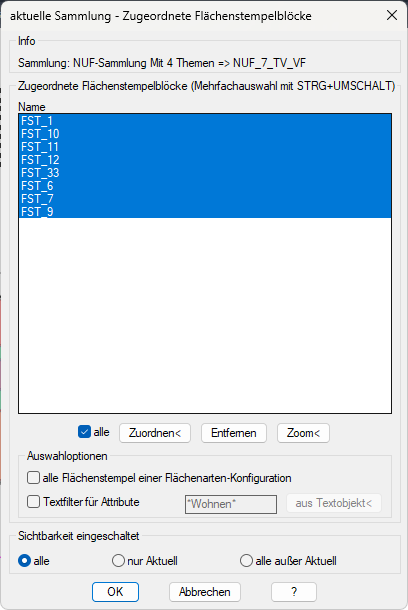

Dieses Dialogfenster wird immer dann automatisch geöffnet, wenn die Funktionen Datentabelle, Legende oder Export für Exceltabellen separat gestartet werden, und in der ausgewählten Sammlung keine gültigen Flächenstempelblöcke gespeichert sind. Dann werden diese aus der aktuellen Zeichnung heraus neu zugeordnet.

Dieselbe Zuordnung kann auch in dem Dialogfenster "Sammlungen von Flächenstempelblöcken" erfolgen.

Liste:

Es werden alle Namen der zugeordneten Flächenstempelblöcke aufgelistet. Für die Ausgabe einer Datentabelle, Legende oder Export werden alle zugeordneten Flächenstempelblöcke verwendet.

In der Zeichnung werden nur die Flächenstempelblöcke mit Griffen selektiert, welche auch in der Liste selektiert sind.

In der Liste können mehrere Einträge gleichzeitig mit der STRG-UMSCHALT-Taste selektiert werden.

Zuordnen:

Es werden Flächenstempelblöcke in der Zeichnung ausgewählt, um sie der Sammlung hinzuzufügen.

Bereich "zugeordnete Flächenstempelblöcke"

alle Flächenstempel einer Flächenarten-Konfiguration:

EIN: erst wird ein Muster-Flächenstempelblock gepickt, dann können nur Flächenstempelblöcke ausgewählt werden, welche dieselbe Flächenarten-Konfiguration aufweisen.

Textfilter für Attribute

EIN: es wird eine Suchzeichenfolge eingegeben, Jokerzeichen können verwendet werden. Beispiel: *Flur*: gültig wären z.B. folgende Namen in einem der Attribute: Flur, Hauptflur

aus Textobjekt

Die Suchzeichenfolge kann aus einem Textobjekt in der Zeichnung gepickt werden (Text, MText oder Attribut)

Entfernen:

Die selektierten Flächenstempelblöcke werden aus der Liste entfernt.
