MAU: Beispiele Mauersignatur

MAU: Beispiele: Mauersignatur

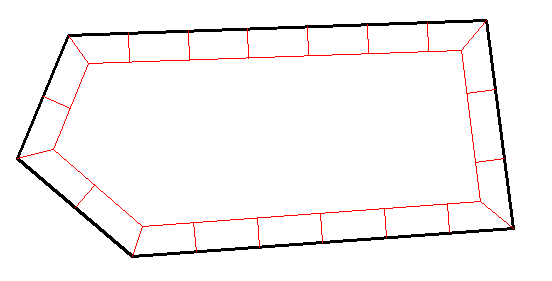

Beispiel 1: geschlossene Polylinie

Einstellungen:

• automatisch (Linienverfolgung)
• Mauerart: Mauer
• Signatur rechts (kommt nicht zum tragen, da es sich um eine geschlossene Polylinie handelt)
• Mauerbreite: Eingabe [m] 0.40
• Anordnung Signaturlinien: Signaturlinie an jedem Stützpunkt; Abstand verteilt; Abstand der Signatur [m]: 0.80

Programmablauf:

1. Anpicken der Mauerlinie (geschlossene Polylinie)
2. Durch picken eines Punktes die Seite bestimmen, auf der die Mauersignatur erstellt werden soll.

---

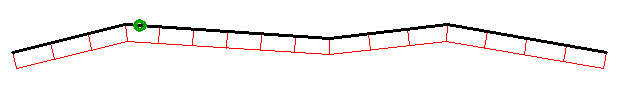

Beispiel 2: offener Linienzug mit einem Endsegment

Einstellungen:

• automatisch (Linienverfolgung)
• Mauerart: Mauer
• Signatur rechts (kommt nicht zum tragen, da das Endsegment die Seite der Signatur bestimmt.)
• Mauerbreite: aus Endsegment
• Endsegment löschen
• Anordnung Signaturlinien: Abstand verteilt; Abstand der Signatur [m]: 0.80

Programmablauf:

1. Anpicken des Linienzuges.

---

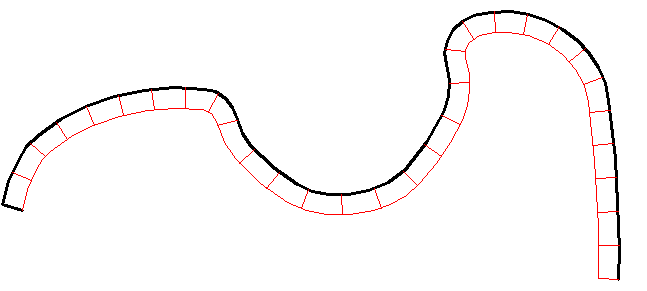

Beispiel 3: offener Linienzug, Signatur auf der rechten Seite

Einstellungen:

• automatisch (Linienverfolgung)
• Mauerart: Mauer
• Signatur rechts
• Mauerbreite: Eingabe [m] 0.40
• Anordnung Signaturlinien: Signaturlinie an jedem Stützpunkt; Abstand verteilt; Abstand der Signatur [m]: 0.80

Programmablauf:

1. Anpicken des Linienzuges.

---
