IE3: Beispiele: Verteilen auf Linienelement


Beispiel 1: max. Pfeilhöhe [m]


Einstellungen Dialogfenster "Inter-/Extrapolation, Erzeugung von 3D-Punktblöcken":



Programmablauf:

  1. Picken des Linienelementes (grüner Punkt), wenn es sich um eine (LW)Polylinie handelt, müssen Sie danach das Liniensegment picken (grüner Punkt). Durch den Pickpunkt wird die Richtung der anzuordnenden Punktblöcke bestimmt.
  2. ENTER => Ende

Ergebnis:

Es werden 3 neue Punktblöcke eingefügt. Die Anordnung erfolgt gleichmäßig auf dem Liniensegment, die Pfeilhöhe des Bogenabschnittes zwischen 2 Punktblöcken beträgt 0.149m.

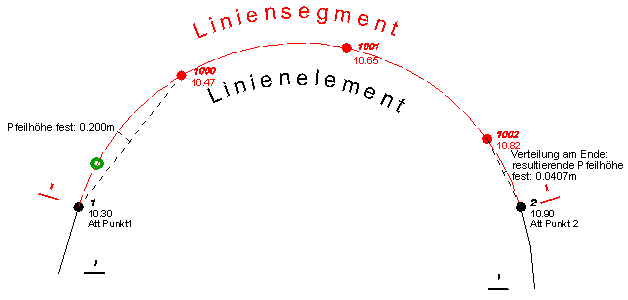

Beispiel 2: feste Pfeilhöhe [m]


Anmerkung:

In diesem Beispiel wurde die Option "Verteilung am Ende" verwendet. Diese Option steht nicht mehr zur Verfügung, weil diese sich nicht bewährt hat. Jetzt sind die Abstände am Anfang wie am Ende grundsätzlich gleich lang.


Einstellungen Dialogfenster "Inter-/Extrapolation, Erzeugung von 3D-Punktblöcken":


Einstellungen Dialogfenster "Verteilen auf Linienelement":


Programmablauf:

  1. Picken des Linienelementes (grüner Punkt), wenn es sich um eine (LW)Polylinie handelt, müssen Sie danach das Liniensegment picken (grüner Punkt). Durch den Pickpunkt wird die Richtung der anzuordnenden Punktblöcke bestimmt.
  2. ENTER => Ende

Ergebnis:

Es werden 3 neue Punktblöcke eingefügt. Die Anordnung erfolgt gleichmäßig auf dem Liniensegment, die Pfeilhöhe des Bogenabschnittes zwischen 2 Punktblöcken beträgt 0.20m. Am Ende des Liniensegmentes beträgt die Pfeilhöhe lediglich 0.0407m. Dieses Maß ergibt sich aus der Differenzlänge L - 3 *A, wobei L = Länge des Liniensegmentes, A = Abstand zwischen zwei Punktblöcken mit der Pfeilhöhe 0.20m ist.



Beispiel 3: Anzahl der Segmente




Einstellungen Dialogfenster "Inter-/Extrapolation, Erzeugung von 3D-Punktblöcken":


Einstellungen Dialogfenster "Verteilen auf Linienelement":


Programmablauf:

  1. Picken des Linienelementes (grüner Punkt), wenn es sich um eine (LW)Polylinie handelt, müssen Sie danach das Liniensegment picken (grüner Punkt). Durch den Pickpunkt wird die Richtung der anzuordnenden Punktblöcke bestimmt.
  2. ENTER => Ende


Ergebnis:

Es werden 6 neue Punktblöcke eingefügt. Die Anordnung erfolgt gleichmäßig auf dem Liniensegment. Der Abstand der Punktblöcke ergibt sich aus der Länge des Liniensegmentes / die Anzahl der Segmente.


Beispiel 4: fester Abstand [m]



Anmerkung:

In diesem Beispiel wurde die Option "Verteilung am Ende" verwendet. Diese Option steht nicht mehr zur Verfügung, weil diese sich nicht bewährt hat. Jetzt sind die Abstände am Anfang wie am Ende grundsätzlich gleich lang.


Einstellungen Dialogfenster "Inter-/Extrapolation, Erzeugung von 3D-Punktblöcken":


Einstellungen Dialogfenster "Verteilen auf Linienelement":


Programmablauf:

  1. Picken des Linienelementes (grüner Punkt), wenn es sich um eine (LW)Polylinie handelt, müssen Sie danach das Liniensegment picken (grüner Punkt). Durch den Pickpunkt wird die Richtung der anzuordnenden Punktblöcke bestimmt.
  2. ENTER => Ende


Ergebnis:

Es werden 7 neue Punktblöcke eingefügt. Die Anordnung erfolgt gleichmäßig auf dem Liniensegment, der Abstand der Punktblöcke beträgt jeweils 1.00m. Am Ende des Liniensegmentes beträgt der Abstand lediglich 0.542m. Dieses Maß ergibt sich aus der Differenzlänge L - 7 *1.00, wobei L = Länge des Liniensegmentes ist.
