FSS: Sammlungen, Legende, Export

allgemein:

In Sammlungen werden vorhandene Flächenstempel aus der Zeichnung ausgewählt, dabei können z.B. innerhalb einer Zeichnung auch verschiedene Sammlungen erzeugt und verwaltet werden. Z.B. Sammlung "Gebäude Nord" und Sammlung "Gebäude West".

In einer Sammlung können globale Eigenschaften definiert und festgelegt werden, z.B. Projektname, Straße,.., damit diese Eigenschaften für die Ausgabe von Daten verwendet werden können.
Sammlungen werden in Themen zusammengefasst. Innerhalb eines Themas können die Einstellungen Datentabelle, Legende, Export und Eigenschaften von einer Sammlung auf weitere Sammlungen übertragen werden.

Grundsätzlich gibt es 3 Arten von Datenausgaben:

Datentabelle => es werden Tabellen mit den Daten der Flächenstempel erzeugt.
Legende => pro Flächenarten-Konfiguration werden die Flächensummen in einer Legende dargestellt, optional können verschiedene Flächenarten-Konfigurationen zu Gruppen zusammengefasst werden.
Export für Exceltabellen => es werden Exceltabellen mit den Daten der Flächenstempel erzeugt.

	FSS_02.mp4
	Seit dem 15.05.24 können Sammlungen in Themen zusammengefasst werden. Sammlungen innerhalb eines Themas verwenden, Einstellungen von einer Sammlung auf weitere Sammlungen übertragen.

	FSS_01.mp4
	Seit dem 15.05.24 können Sammlungen in Themen zusammengefasst werden. Das geschilderte Grundprinzip dieses Films hat aber nach wie vor Gültigkeit. Erstellen einer Sammlung: Zuordnen von Flächenstempeln, Speichern unter einem Sammlungsnamen, allgemeine Informationen.

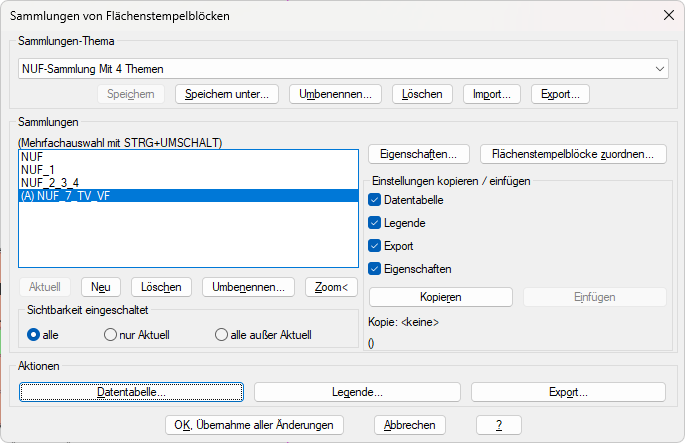

Bereich "Sammlungen-Thema"

Dropdown-Liste:

Beim Erststart des Programms steht ein Sammlungs-Thema "<unbenannt>" zur Verfügung. Diese soll als Muster für weitere, eigene Sammlungs-Themen dienen. Wenn bereits mehrere Sammlungs-Themen enthalten sind wird das Gewünschte ausgewählt.

Innerhalb des Sammlungs-Themas sind eine oder mehrere Sammlungen enthalten.

In jeder Sammlung werden folgende Daten gespeichert:

globale Eigenschaften
zugeordnete Flächenstempelblöcke
Einstellungen für Datentabellen
Einstellungen für Legenden
Einstellungen für Export

Anmerkung: wenn Einstellungen zu einem Sammlungs-Thema geändert werden, dann wird der Name mit Sternchen eingefasst (z.B. ***NUF***")
Wenn dann ein anderes Sammlungs-Thema ausgewählt wird erfolgt eine Abfrage, ob das bis dahin aktuelle Sammlungs-Thema gespeichert werden soll:

Speichern

Es werden alle Daten des aktuellen Sammlungs-Themas gespeichert.

Speichern unter...

Alle Einstellungen innerhalb dieses Dialogfensters werden unter einem einzugebenden Sammlungs-Themennamen gespeichert.
Anmerkung: wenn die Einstellungen zu dem bisherigen, ausgewählten Sammlungs-Thema geändert wurde, dann erscheint die Abfrage, ob das Sammlungs-Thema unter dem bisherigen Namen gespeichert werden soll.

Umbenennen...

Der aktuelle Sammlungs-Themenname kann per Eingabe geändert werden.

Löschen...

Das aktuelle Sammlungs-Thema wird mit allen beinhalteten Sammlungen und Einstellungen gelöscht.
Anmerkung: wenn nur noch ein Sammlungs-Thema vorhanden ist kann dieses nicht gelöscht werden.

FSSX-Import-Export-Datei:

Die FSSX-Dateien sind Textdateien, in denen LISP-Listen mit den Listeninhalten gespeichert sind. Diese Dateien sollten nur von LISP-kundigen Usern manuell bearbeitet werden.

In den ersten 5 Zeilen ist der folgende Header-Bereich festgelegt:

Es wird die Dateiextension "*.lsp" verwendet.

Pro FSSXC-Datei ist ein Thema mit einer oder mehrerer Sammlungen enthalten.

Anmerkung: das FSSX-Format ist ab dem 15.05.2024 verfügbar. Bisher wurde eine Sammlung jeweils in einer FSS-Datei gespeichert.

Import:

Es wird eine vorhandene FSSX-Datei ausgewählt, das enthaltene Sammlungs-Thema wird importiert. Wenn der zu importierende Sammlungs-Themenname bereits vorhanden ist wird gefragt, ob das Sammlungs-Thema überschrieben werden soll.

Export:

Es wird eine neue oder vorhandene FSSX-Datei ausgewählt. Das aktuelle Sammlungs-Thema mit allen enthaltenen Sammlungen und Einstellungen wird in die gewählte Datei exportiert, wenn die Datei bereits existiert wird der Inhalt komplett überschrieben.

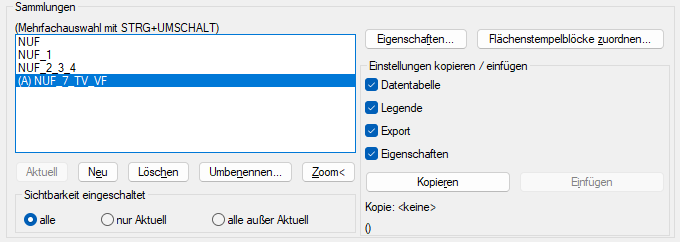

Bereich "Sammlungen"

In diesem Bereich werden alle dem Sammlungs-Thema zugehörigen Sammlungen aufgelistet.

Liste:

Es kann eine oder mehrere Sammlungen (mit STRG+UMSCHALT) ausgewählt werden, je nach Auswahl können verschiedenen Aktionen ausgeführt werden.
Die aktuelle Sammlung wird mit einem "(A)" vorweg markiert.

Eigenschaften...:

Es öffnet sich das Dialogfenster "´Sammlung - Eigenschaften", die Eigenschaften der selektierten Sammlung können geändert / angepasst werden.

Flächenstempelblöcke zuordnen...:

Es öffnet sich das Dialogfenster "Sammlung - Zugeordnete Flächenstempelblöcke", die selektierte Eigenschaft kann geändert werden.

Aktuell...:

Es wird die selektierte Sammlung auf (A)ktuell gestellt und für die Aktionen verwendet (mit einem Doppelklick auf eine Sammlung wird diese ebenfalls auf (A)ktuell gestellt).

Neu:

Es wird aus der aktuell selektierten Sammlung in Kopie eine neuen Sammlung erstellt, der Name wird festgelegt.

Löschen:

Die selektierten Sammlungen werden gelöscht (eine Sammlung bleibt immer bestehen).

Umbenennen...:

Die aktuell selektierte Sammlung wird umbenannt.

Bereich "Einstellungen kopieren / einfügen

Datentabelle, Legende, Export, Eigenschaften:

Beim Kopieren werden alle aktivierten Einstellungen für die Kopie berücksichtigt.

Kopieren:

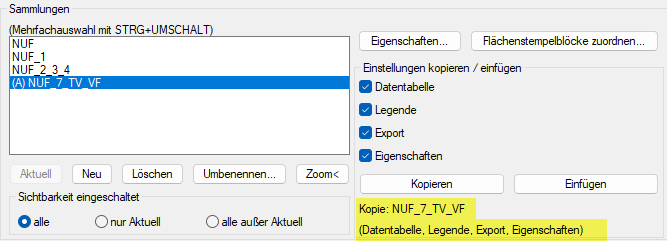

Es darf nur eine Sammlung selektiert sein. Von dieser Sammlung werden alle Einstellungen, die über die Kontrollhäkchen aktiviert sind, aus der Sammlung kopiert. Unter dem Button wird nach erfolgreicher Kopie angeschrieben, von welcher Sammlung die Kopie stand, sowie die beinhalteten Einstellungen:

Einfügen:

Es können eine oder mehrere Sammlungen (STRG+UMSCHALT) selektiert werden. Die vorher kopierten Einstellungen werden auf die selektierten Sammlungen übertragen.

Bereich "Aktionen"

Eine Aktion wird immer für die (A)ktuelle Sammlung ausgeführt. Wenn in der aktuellen Sammlung zugeordnete Flächenstempel nicht mehr vorhanden sind,dann wird vor der Aktion darauf hingewiesen, das die nicht mehr vorhandenen Flächenstempel automatisch aus der Sammlung entfernt werden:

Wenn der aktuellen Sammlung keine Flächenstempel zugeordnet sind öffnet sich das Dialogfenster Zuordnung von Flächenstempelblöcken, dort müssen vor ausführen der Aktion zwingend Flächenstempel zur Sammlung hinzugefügt werden.

Datentabelle...:

Es öffnet sich das Dialogfenster "Datentabelle".

Legende...:

Es öffnet sich das Dialogfenster "Legende".

Export...:

Es öffnet sich das Dialogfenster "Export in Exceltabelle".

Es werden alle geänderten Einstellungen in der aktuellen Sammlung gespeichert, es wird keine Datentabelle erzeugt, das Programm wird beendet.

Es werden alle Änderungen der aktuellen Sammlung verworfen (nur exportierte Listen in FSS-Dateien bleiben erhalten)
