Textinhalte aus Zeichnung


allgemein:

Um den Textwert für ein Attribut festzulegen kann der Textwert automatisch aus vorhandenen Zeichnungsobjekten bezogen werden:

  • Blockattribute: Es muss innerhalb einer geschlossenen Fläche ein Block mit Attributen vorhanden sein. Über folgende Kriterien kann das Blockattribut automatisch erkannt werden, damit dessen Textwert an den einzufügenden Text weitergegeben wird:
    • Blockname
    • Einfügelayer
    • Attributname

  • Texte: Es muss innerhalb einer geschlossenen Polylinie ein Text vorhanden sein, dessen Textwert an den einzufügenden Text weitergegeben wird. Über folgende Kriterien wird die Eindeutigkeit gewährleistet:
    • Textlayer
    • optional: Textfarbe
    • optional: Position (wenn mehr als 1 Text vorhanden sind)
      • Positionsangabe von oben nach unten, beginnend bei 1 (Y-Wert)
      • Positionsangabe von links nach rechts, beginnend bei 1 (X-Wert)

  • MTexte: Es muss innerhalb einer geschlossenen Polylinie ein MText vorhanden sein, dessen Textwert einer Zeile an den einzufügenden Text weitergegeben wird. Über folgende Kriterien wird die Eindeutigkeit gewährleistet:
    • MTextlayer
    • optional: Textfarbe
    • optional: Zeilennummer (wenn in dem MText mehr als 1 Zeile vorhanden ist)
    • optional: Position (wenn mehr als 1 MText vorhanden sind)
      • Positionsangabe von oben nach unten, beginnend bei 1 (Y-Wert)
      • Positionsangabe von links nach rechts, beginnend bei 1 (X-Wert)

  • Umringslayer: Es wird eine Liste mit Umringslayern erstellt, jeder Umringslayer erhält einen Textwert aus einer Textwertliste. Wenn die ausgewählte, geschlossene Polylinie einem der gelisteten Umringslayer entspricht, dann wird der zugeordnete Textwert verwendet, wenn der Layer nicht in der Liste enthalten ist, dann wird der Anschrieb "<FST: Umringslayer nicht in Liste>" verwendet.


FSTTE_01-TextinhalteAusZeichnung.mp4

Textinhalte aus der Zeichnung beziehen, aus Texten, MTexten oder Blockattributen.

FSTTE_02-TextinhalteAusZeichnung.mp4

Textinhalte aus der Zeichnung beziehen, aus Umringslayern.

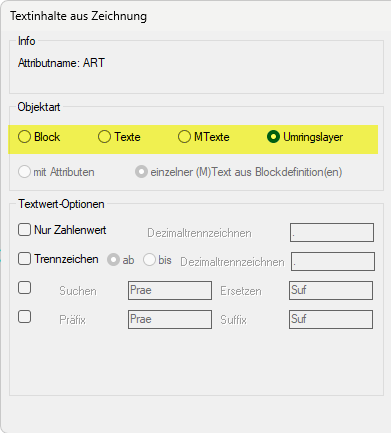

Bereich "Textwert-Optionen"

Diese Optionen werden an den erkannten Textwert angebracht.

Präfix, Suffix:

Es kann zu dem erkannten Textwert ein Präfix oder ein Suffix voran bzw. hinten angestellt werden.
Beispiel: erkannter Textwert: "1,23" - Präfix: "Fl: " - Suffix: "m²" => "Fl: 1,23m²"

Trennzeichen (ab, bis):

Wenn ein Trennzeichen im Textwert erkannt wird kann der Text bis zum Trennzeichen oder ab dem Trennzeichen gewertet werden. (Das Trennzeichen kann aus mehr als einem Zeichen bestehen).
Beispiel: erkannter Textwert: "100=>123" - Trennzeichen: "=>" - ab: "123"; bis: "100"

Suchen, Ersetzen:

Aus dem erkannten Textwert kann eine Zeichenfolge gesucht und durch eine andere ersetzt werden.

Beispiel: erkannter Textwert: "1,23" - Suchen: "," - Ersetzen: "." => "1.23" (der Präfix und Suffix könnten jetzt auch noch angebracht werden)

Nur Zahlenwert:

Aus dem erkannten Textwert kann  nur ein Zahlenwert herausgezogen werden, wobei als Dezimaltrennzeichen entweder ein Punkt oder ein Komma verwendet werden kann.

Beispiel: D = 1,23 m  => 1,23 oder 1.23, je nachdem, wie die Eingabe für das Dezimaltrennzeichen gefüllt ist.


Bereich "Objektart"

Nach der Auswahl der Objektart werden im Dialogfenster die entsprechenden Eingabebereich aktiviert.

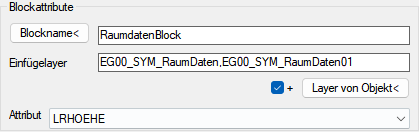

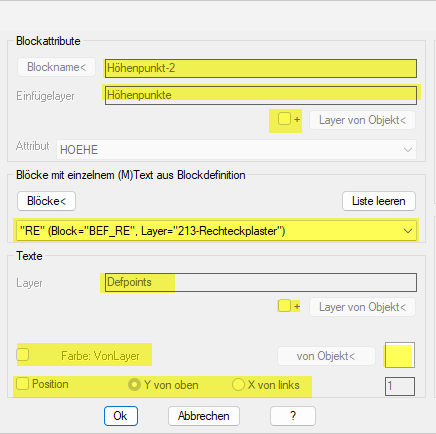

Bereich "Blockattribute"

Blockname:

Picken Sie einen Block aus der Zeichnung, dieser muss mindestens 1 Attribut enthalten. Der Einfügelayer wird ebenfalls übernommen.

Einfügelayer<:

Picken Sie einen Objekt aus der Zeichnung, damit dessen Layer als Einfügelayer festgelegt wird. Zudem kann der Name im Eingabefeld geändert werden, es sind Jokerzeichen zulässig.

Attribut:

Wählen Sie ein Attribut aus der Dropdownliste aus. Aus diesem Attribut wird der Textwert bezogen.

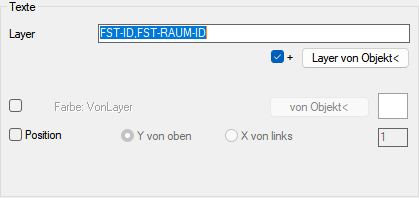

Bereich "Texte"

Layer<:

Picken Sie einen Objekt aus der Zeichnung, damit dessen Layer als Textlayer festgelegt wird. Zudem kann der Name im Eingabefeld geändert werden, es sind Jokerzeichen zulässig.

Farbe:

EIN: alle zulässigen Texte müssen der festgelegten Farbe entsprechen. Die Farbe kann durch das Picken eines Objektes oder durch die Standardauswahl über den Farbbutton erfolgen.

Position:

EIN: Wenn mehrere gültige Texte gefunden werden kann über die Positionsangabe der gewünschte Text bestimmt werden:

    • Y von oben: es wird von oben nach unten durchnummeriert, beginnend bei 1. Wenn das  BKS aktiviert ist gilt die Y-Richtung bezogen auf das BKS.
    • X von links: es wird von links nach rechts durchnummeriert, beginnend bei 1. Wenn das BKS aktiviert ist gilt für X-Richtung bezogen auf das BKS.

Die Positionsnummer wird in das Eingabefeld eingegeben.

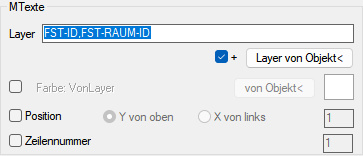

Bereich "MTexte"

Layer<:

Picken Sie einen Objekt aus der Zeichnung, damit dessen Layer als MTextlayer festgelegt wird. Zudem kann der Name im Eingabefeld geändert werden, es sind Jokerzeichen zulässig.

Farbe:

EIN: alle zulässigen MTexte müssen der festgelegten Farbe entsprechen. Die Farbe kann durch das Picken eines Objektes oder durch die Standardauswahl über den Farbbutton erfolgen.

Position:

EIN: Wenn mehrere gültige MTexte gefunden werden kann über die Positionsangabe der gewünschte MText bestimmt werden:

    • Y von oben: es wird von oben nach unten durchnummeriert, beginnend bei 1. Wenn das  BKS aktiviert ist gilt die Y-Richtung bezogen auf das BKS.
    • X von links: es wird von links nach rechts durchnummeriert, beginnend bei 1. Wenn das BKS aktiviert ist gilt für X-Richtung bezogen auf das BKS.

Die Positionsnummer wird in das Eingabefeld eingegeben.

Zeilennummer:

EIN: Wenn der gefundene MText aus mehr als einer Zeile besteht kann hier die Zeilennummer eingegeben und berücksichtigt werden.

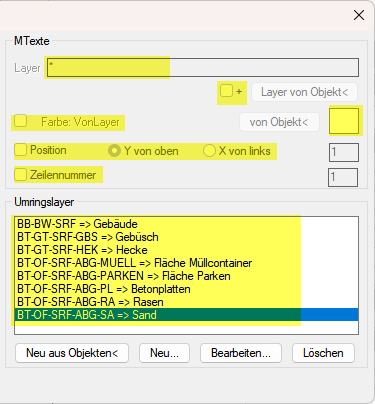

Bereich "Umringslayer"

Liste:

Es werden Umringslayer aufgelistet mit dem zugeordneten Textwert.

Neu aus Objekt<:

Picken Sie ein Objekt aus der Zeichnung, der Objektlayer wird in die Liste eingefügt.

Neu...:

Es öffnet sich das Dialogfenster "Textwerte aus Zeichnung - Umringslayer", es kann ein neuer Layer und ein Textwert bestimmt werden.

Neu...:

Es öffnet sich das Dialogfenster "Textwerte aus Zeichnung - Umringslayer", der selektierte Listeneintrag kann geändert werden.

Löschen:

Der selektierte Eintrag in der Liste wird gelöscht.


Die Änderungen aus dem Dialogfeld werden übernommen, es wird in die aktuell ausgewählte Attributkonfiguration übernommen.

Wenn Sie die Änderungen der Attribut-Konfiguration sichern wollen müssen Sie mit der Funktion FSTAK: Attribut-Konfigurationen die Konfiguration exportieren.


Es werden alle aktuellen Änderungen aus dem Dialogfenster verworfen.
