Info's in zusätzliche Attributblöcke

FSTI_01-zusaetzlAttributbloecke.mp4

Seit dem 01.09.2026: Zusätzliche Attributblöcke mit den Werten der Flächenstempel-Attribute und -Sachdaten.


allgemein:

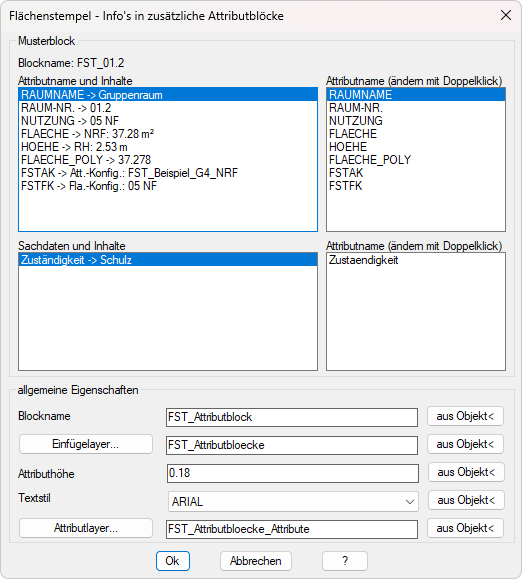

  • Um dieses Dialogfenster zu starten wurde exakt ein Flächenstempelblock als Musterblock ausgewählt.
  • Aus den Attribut- und Sachdatennamen werden die Namen für die Attribute des neu zu definierenden Attributblockes festgelegt.
  • Es werden Flächenstempelblöcke ausgewählt, die exakt dieselbe Attributkonstellation wie der Musterblock aufweisen (die Sachdatenkonstellation kann abweichen).
  • Auf jedem ausgewählten Flächenstempelblock wird ein zusätzlicher Attributblock eingefügt.
  • Dadurch, dass alle Attributblöcke denselben Blocknamen aufweisen können die Daten z.B. mit dem BricsCAD/AutoCAD-Befehl "DATENEXTRAKT" ausgegeben werden.



Bereich "Musterblock"

Blockname:

Es wird der Name des Musterblockes eingetragen

Listen links:

Es werden für die Attribute und (wenn vorhanden) Sachdaten jeweils der Name und der Wert aufgeführt.

Listen rechts:

Es werden für die Attribute und (wenn vorhanden) Sachdaten jeweils der BricsCAD/AutoCAD-konforme Attributname angezeigt, der für die Definition des zusätzlichen Attributblocks verwendet wird:

    • "Zuständigkeit" => "Zustaendigkeit"
    • "Fläche Poly" => Flaeche_Poly"

Zudem wird automatisch ein Index vergeben, wenn z.B. ein Sachdatenname identisch zu einem Attributnamen ist (Ziel: es dürfen keine doppelten Attributnamen vorhanden sein)


Mit einem Doppelklick auf die Listeneinträge können die Attributnamen manuell geändert werden.


Bereich "allgemeine Eigenschaften"

Es müssen allgemeine Angaben für die Definition des Blockes gemacht werden. Über die "aus Objekt<" - Buttons können die Eigenschaften direkt aus einem Objekt der Zeichnung gepickt werden.

Blockname: wenn der Blockname bereits in der Zeichnung existiert wird keine neue Blockdefinition erstellt.


Sie werden aufgefordert, Flächenstempelblöcke auszuwählen, die exakt dieselbe Attributkonstellation haben wie der Musterblock. Auf jedem ausgewählten Flächenstempelblock wird ein neuer Attributblock eingefügt.


Wenn Sachdaten nicht vorhanden sind wird <Wert für Sachdaten nicht vorhanden> als Attributwert angeschrieben.


Alle Änderungen verwerfen.
