FSTUM: Umgrenzung pro Layer

allgemein:

Wenn Die Konturen von Umrings- und Abzugsflächen mit Konstruktions-Linien (Linien, Polylinien, Bögen, Kreise, Regionen) gezeichnet sind können Umgrenzungspolylinien durch jeweiliges picken eines Flächenpunktes erstellt werden. Abzugsflächen werden dabei automatisch erkannt. Die Konstruktionslinien können sich in den Endpunkten überschneiden.

	FSTUM_01.mp4
	Umgrenzungspolylinien durch picken von Flächenpunkten innerhalb von Konstruktionslinien-Konturen.

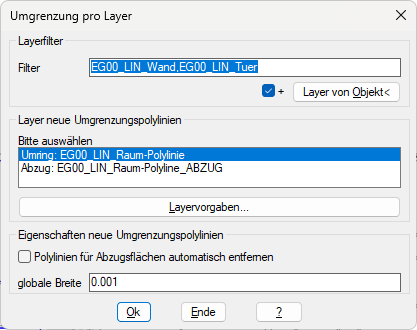

Bereich "Layerfilter"

Filter

Es kann eine Layername eingegeben werden, auf dem sich die Konstruktionslinien befinden. Jokerzeichen sind zulässig, so dass z.B. Linienelemente auf mehreren Layern als gültige Konstruktionslinien-Konturen erkannt werden. Anmerkung: einfacher ist es aber mit einen Konstruktionslayer zu arbeiten.

Layer von Objekt<

Der Layername kann direkt aus der Zeichnung von einem zu pickenden Objekt bezogen werden.

"Plus"-Option:

Mit der "Plus"-Option können Objekte für mehrere Layer gepickt werden. Die Layer der gepickten Objekte werden, jeweils mit einem Komma abgetrennt , an den bestehenden Eintrag angehängt.

Warum? So kann der Layerfilter bei mehreren Layern erfolgreich sein. Im Beispiel werden Umgrenzungslinien akzeptiert, wenn diese auf dem Layer "EG00_LIN_Wand" oder "EG00_LIN_Tuer" liegen.

Bereich "Layer neue Umgrenzungspolylinien"

Polylinien für Abzugsflächen automatisch entfernen

EIN: Bei der Umgrenzungssuche werden auch die Polylinien für die Abzugsflächen erstellt. Diese werden automatisch wieder entfernt, es bleiben nur die Umringspolylinien.

AUS: Die Polylinien der Abzugsflächen bleiben bestehen.

globale Breite

Geben Sie die Polylinienbreite für die neu zu erstellenden Umrings- und Abzugspolylinien ein.

Sie werden aufgefordert, in Schleife Flächenpunkte innerhalb der Konstruktionslinien-Konturen zu picken.
Anmerkung: die Abzugspolylinien können auch Kreise sein, diese werden dann in automatisch in segmentierte Polylinien mit 48 Segmente gewandelt.

Das Programm wird beendet.
