allgemein:

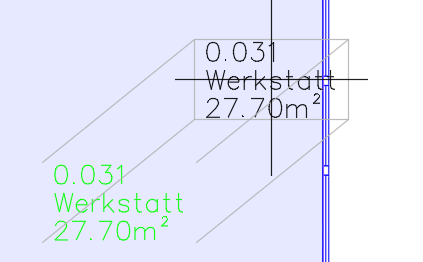

Beim Schieben von Attributen werden immer alle Attribute eines Flächenstempelblockes in einem Arbeitsgang geschoben. Durch graue Linien wird symbolisch der Schiebevorgang dargestellt, der wie folgt abläuft:
- In Schleife Flächenstempelblöcke picken oder mehrere auswählen.
- Für jeden Flächenstempelblock in der Auswahl die neue Position der Attribute mit der linken Maustaste picken.
- (1) Wenn eine Bezugslinie dargestellt werden soll, ein Klick mit der rechten Maustaste oder ENTER aktiviert bzw. deaktiviert diese Option.
- Wenn die Bezugslinie aktiviert ist, dann stehen folgende Optionen zur Verfügung:
- (2) Mit den Option "m" (Mittelpunkt) startet die Bezugslinie vom Einfügepunkt des Flächenstempelblocks.
- (3) Mit der Option "p" (Punkt picken) kann der Startpunkt der Bezugslinie individuell festgelegt werden.
- (4) Option "o": Bezogen auf das aktuelle WKS/BKS können die Attribute nur orthogonal verschoben werden.
- (5) Option "v": Wenn in der aktuellen Sitzung eine vorangegangene Orthogonalverschiebung erfolgt ist, dann kann mit dieser Option, bei gleicher Orthogonalrichtung, dasselbe Zielmaß festgelegt werden.
- Der Layer einer Bezugslinie entspricht den Festlegungen aus der zugrunde liegenden Attribut-Konfiguration.

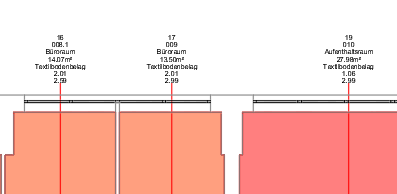

(Gleichmäßige Attributverschiebungen mit den Optionen (4) Orthogonalverschiebung und (5) vorgehendes Orthogonalmaß.
|
FSTS: Attribute schieben
