Speichern des Programmverzeichnisses "FlaechenStempel_Tool":


Das Programmverzeichnis "FlaechenStempel_Tool.zip" kann an eine frei wählbare Position entpackt werden, z.B. C:/LISP/FlaechenStempel_Tool/


Im Programmverzeichnis befindet sich die Programmdatei "FlaechenStempel_Tool.vlx" (AutoCAD) und FlaechenStempel_Tool.des (BricsCAD). Diese Datei wird mit dem Befehl APPLOAD geladen, damit die Programmfunktionen zur Verfügung stehen.

FST_Installation-AutoCAD.mp4

Erste Schritte in AutoCAD, laden der Programmdatei, laden der Anpassungsdatei, Auswahl der Lizenzdatei oder Verwendung der 30-Tage Testversion, automatisches Laden des Tools, vertrauenswürdiger Speicherort in AutoCAD.


FST_Installation-BricsCAD.mp4

Erste Schritte in BricsCAD, laden der Programmdatei, laden der Anpassungsdatei, Auswahl der Lizenzdatei oder Verwendung der 30-Tage Testversion, automatisches Laden des Tools.


Automatisches Laden:

Das Laden des Programms kann automatisiert werden, so dass es bei jeder Zeichnungsdatei zur Verfügung steht:


  • AutoCAD, Befehl APPLOAD:



  • BricsCAD, Befehl APPLOAD:

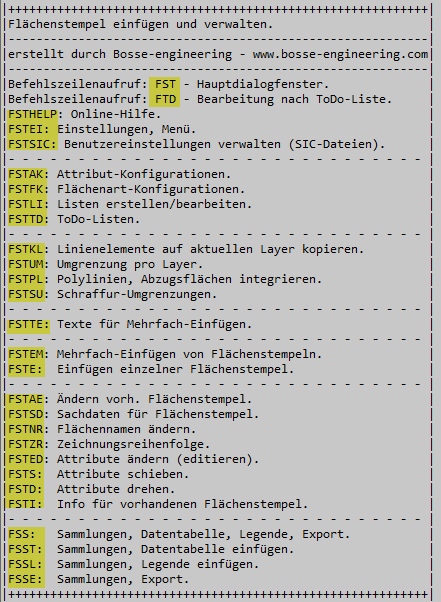

Nach dem laden wird im AutoCAD/BricsCAD-Eingabefenster (F2) eine Übersicht über geladenen Funktionen gegeben.


Benutzereinstellungen:

Es wird das Hilfsprogramm "JBf_SIC" zum speichern und verwalten der Benutzereinstellungen geladen, mit dem Kürzel "SIC" kann das Programm gestartet werden (detaillierte Informationen: https://bosse-engineering.com/LISP-Tools/jbf_sic.html)


Ohne gesonderte Einstellungen mit dem Hilfsprogramm "JBf_SIC" werden die Benutzereinstellungen In der Datei c:/acad/FST_Tool_sic.lsp gespeichert, damit diese beim nächsten Programmstart wieder zur Verfügung stehen.
Anmerkung: wenn bei der Weiterentwicklung des Programms größere Konvertierungen der Benutzereinstellungsdatei notwendig sind wird automatisch eine Sicherungsdatei erstellt: c:/acad/FST_Tool_YY.MO.DD_[n].bak

FlaechenStempel_Tool:

Das Kürzel "FST" startet den Hauptdialog, über die weiteren Befehlskürzel können einzelne Programmpunkte direkt angesprochen werden: (die Kürzel können auch in Kleinbuchstaben eingegeben werden).

Das Kürzel "FDT" startet das Menü ToDo-Bearbeitung - es werden nur die Tools zur Erstellung und Bearbeitung von Flächenstempeln angeboten.
