FSTUM: Umgrenzung pro Layer
FSTUM: Umgrenzung pro Layer
allgemein:Wenn Die Konturen von Umrings- und Abzugsflächen mit Konstruktions-Linien (Linien, Polylinien, Bögen, Kreise, Regionen) gezeichnet sind können Umgrenzungspolylinien durch jeweiliges picken eines Flächenpunktes erstellt werden. Abzugsflächen werden dabei automatisch erkannt. Die Konstruktionslinien können sich in den Endpunkten überschneiden. |
FSTUM_01.mp4 |
|

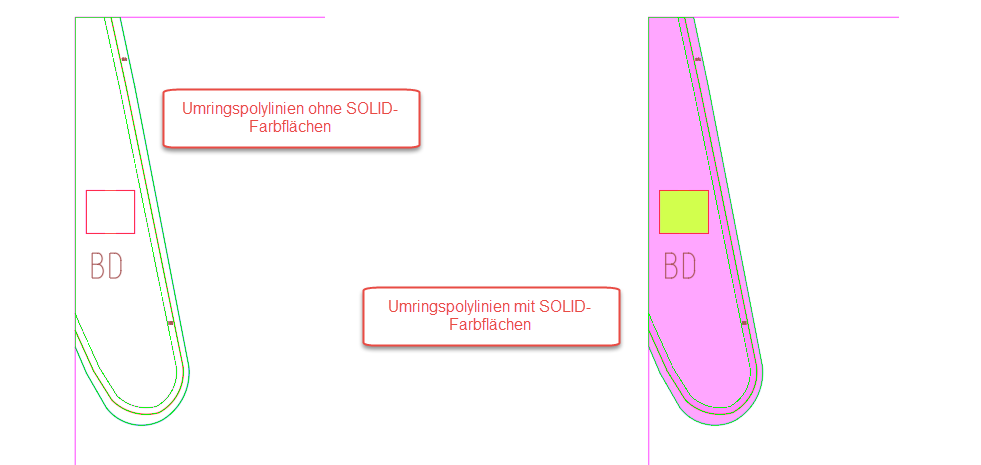

Umgrenzungspolylinien durch picken von Flächenpunkten innerhalb von Konstruktionslinien-Konturen. |

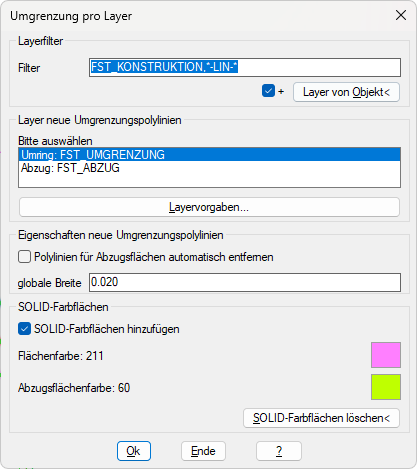

Bereich "Layerfilter"
Filter
Es kann eine Layername eingegeben werden, auf dem sich die Konstruktionslinien befinden. Jokerzeichen sind zulässig, so dass z.B. Linienelemente auf mehreren Layern als gültige Konstruktionslinien-Konturen erkannt werden. Anmerkung: einfacher ist es aber mit einen Konstruktionslayer zu arbeiten.
Layer von Objekt<
Der Layername kann direkt aus der Zeichnung von einem zu pickenden Objekt bezogen werden.
Bereich "Layer neue Umgrenzungspolylinien"
Polylinien für Abzugsflächen automatisch entfernen
EIN: Bei der Umgrenzungssuche werden auch die Polylinien für die Abzugsflächen erstellt. Diese werden automatisch wieder entfernt, es bleiben nur die Umringspolylinien.
AUS: Die Polylinien der Abzugsflächen bleiben bestehen.
globale Breite
Geben Sie die Polylinienbreite für die neu zu erstellenden Umrings- und Abzugspolylinien ein.
Sie werden aufgefordert, in Schleife Flächenpunkte innerhalb der Konstruktionslinien-Konturen zu picken.
Anmerkung: die Abzugspolylinien können auch Kreise sein, diese werden dann in automatisch in segmentierte Polylinien mit 48 Segmente gewandelt.
Das Programm wird beendet.
