FSTI: Infos vorh. Flächenstempelblöcke

allgemein:

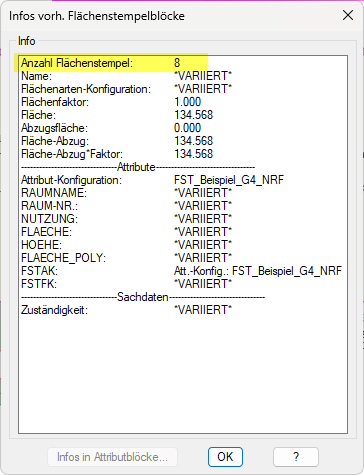

Wenn bereits Flächenstempelblöcke in einer Zeichnung vorhanden sind können wichtige Informationen und Eigenschaften per Dialogfenster dazu angezeigt werden. Wenn mehr als nur ein Flächenstempelblock ausgewählt werden, dann wird bei unterschiedlichen Eigenschaften "*VARIIERT*" angezeigt, bei Flächengrößen dagegen wird die Gesamtsummer aller Flächenstempelblöcke angeschrieben.

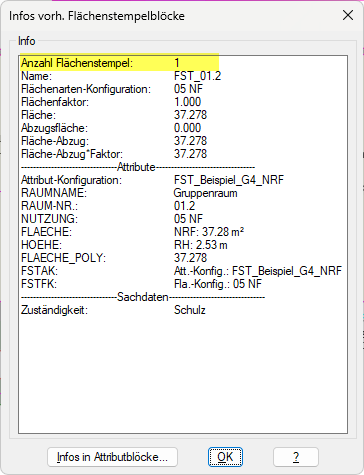

In Schleife werden Flächenstempelblöcke ausgewählt, nach der Auswahl werden die Informationen im Dialogfenster angezeigt.

Bereich "Info"

Anzahl der Flächenstempel:

Die Anzahl der ausgewählten Flächenstempel

Name:

Der Blockname des Flächenstempelblockes, bei Mehrfachauswahl = *VARIIERT*.

Flächenarten-Konfiguration:

Der Name der Flächenarten-Konfiguration, die bei der Erstellung des Flächenstempels aktiv war, oder die Flächenarten-Konfiguration, die beim ändern vorh. Flächenstempelblöcke zugewiesen worden ist. Die Einstellungen der Flächenarten-Konfiguration können von der aktuell vorh. Flächenstempel-Konfiguration abweichen. Bei Mehrfachauswahl = *VARIIERT*, wenn unterschiedliche Werte.

Flächenfaktor:

Der Flächenfaktor ist letztendlich eine Eigenschaft der verwendeten Flächenarten-Konfiguration, bei Mehrfachauswahl = *VARIIERT*, wenn unterschiedliche Werte.

Fläche:

Die Gesamtfläche (einschließlich der Abzugsflächen), bei Mehrfachauswahl wird die Gesamtsumme angezeigt.

Abzugsfläche:

Nur die Abzugsflächen, bei Mehrfachauswahl wird die Gesamtsumme angezeigt.

Fläche-Abzug:

Die Gesamtfläche abzüglich der Abzugsflächen, bei Mehrfachauswahl wird die Gesamtsumme angezeigt.

Fläche-Abzug:

Die Gesamtfläche abzüglich der Abzugsflächen, multipliziert mit dem Flächenfaktor, bei Mehrfachauswahl wird die Gesamtsumme angezeigt.

Attribute

In der ersten Zeile wird der Name der Attribut-Konfiguration angezeigt, die zum Zeitpunkt der Erstellung des Flächenstempels verwendet worden ist. Anmerkung: wenn die Flächenstempel vor der Programmversion (1.0i) erstellt worden sind steht diese Information noch nicht zur Verfügung, dann wird als Name "***unbekannt***" angeschrieben.

Es werden die Namen und Inhalte der Attribute angezeigt, bei Mehrfachauswahl = *VARIIERT*, wenn unterschiedliche Werte.

Sachdaten

Es werden die Namen und Werte der Sachdaten angezeigt, bei Mehrfachauswahl = *VARIIERT*, wenn unterschiedliche Sachdatenwerte.

Das Dialogfenster wird geschlossen, es können weitere Flächenstempelblöcke gewählt werden.
